pellettop

Der verlässliche Klassiker

Bequemes Heizen mit Pellets:

  • Höchste Wirkungsgrade
  • Sehr kompakte Bauweise
  • Intuitive Touchscreen-Regelung
  • Visualisierung auf Smartphones, PC und Tablets


Verfügbare Leistungsgrößen:

  • 35, 45, 49 und 70 kW
  • bis zu 420 kW mit Kaskadierung

Ausgereifte Technik im Detail

Auf den ersten Blick sind alle Pelletkessel gleich. Doch der Unterschied liegt im Detail – und der ist wesentlich für eine wartungsarme und verlässliche Funktion.
Zahlreiche Patente auf richtungsweisende Technologien schützen die Entwicklungen aus dem Hause SOLARFOCUS.

Sturzbrandtechnik / Pelletvergaser-Technologie

  • Bei der Sturzbrandtechnik wird das gelöste Holzgas durch den Brennteller gesaugt und in der Brennkammer mit einer Flammenspitzentemperatur von ca. 1.200°C restlos verbrannt.
  • Optimale Brennstoffverwertung, höchste Wirkungsgrade
  • Keine unverbrannten Reste in der Asche

Lambdasonde

  • Die bei SOLARFOCUS bereits seit 1981 eingesetzte Lambdatechnologie ermöglicht eine gleichmäßige Verbrennung der Pellets im pellettop. Um höchste Wirkungsgrade in den unterschiedlichen Lastbereichen sicherzustellen, ist die Lambdatechnologie unentbehrlich.
  • Garantiert umweltfreundliche, energiesparende Verbrennung in allen Lastbereichen.

Automatische Wärmetauscherreinigung

  • Reibahlen reinigen in voreingestellten Intervallen die Wände der Wärmetauscher. Dadurch bleibt die Rauchgastemperatur niedrig und ein gleichbleibender Wirkungsgrad ist garantiert.
  • Gereinigte Wärmetauscher sparen Brennstoff!
  • Ein gleichbleibender Wirkungsgrad spart Energiekosten. Keine manuelle Nachreinigung nötig.
  • 100% wartungsfrei

Einschubschnecke mit Einachs-Zellradschleuse

  • Vom Zwischenbehälter werden die Pellets von der Einschubschnecke in die Einachs-Zellradschleuse transportiert. Die Einachs-Zellradschleuse schließt den Brennraum vom Zwischenbehälter hermetisch ab.
  • Sechskammernsystem – in einer Achse zur Einschubschnecke mit direkt angeflanschtem, wartungsfreiem Getriebemotor
  • 100% rückbrandsicher auch bei Stromausfall
  • Geringster Stromverbrauch
  • Keine Ketten und Zahnräder – geräuscharm und wartungsfrei

Edelstahl-Brennrost und Reinigung

  • Über die Einachs-Zellradschleuse fallen die Pellets von oben auf den Edelstahl-Brennrost. Keine Zerstörung des Glutbettes, da die Pellets von OBEN auf das Glutbett fallen. Dadurch kommt es zu keiner Durchmischung von Asche und Glut!
  • Bei der Sturzbrandtechnik fällt die Asche automatisch nach unten in die Aschenlade. Im Gegensatz dazu muss bei Unterschub- und Fallstufensystemen die Asche über einen aufwändigen Mechanismus mechanisch entfernt werden.

Saugzuggebläse

  • Die Verbrennungsluft wird durch das drehzahlgeregelte Saugzuggebläse kontrolliert angesaugt.
  • Effizienter Außenläufermotor mit Edelstahl-Lüfterflügel, geräuscharm und wartungsfrei mit Drehzahlüberwachung.

Automatische Zündung

  • Die Zündung der Pellets erfolgt vollautomatisch über einen hochhitzebeständigen Vollkeramik-Glühstab
  • Der Glühstab benötigt nur 260 W. Zudem arbeitet er geräuschlos und ist wartungsfrei.



Pellets-Zwischenbehälter mit Saugturbine

  • Der pellettop verfügt über einen großzügigen Pellets-Zwischenbehälter. Die Saugturbine sorgt in einem geschlossenen Kreislauf (Saug-Druck-System) in vorgegebenen Zeiten für die Befüllung.
  • Heizraum und Pelletslagerraum müssen nicht unmittelbar nebeneinander sein.
  • Wartungsfreier, geschlossener Kreislauf.
  • Die Saugturbine ist direkt am Pellets-Zwischenbehälter schallgedämmt montiert.





Automatische Ascheaustragung

  • Bei Aschebox Standard bei pellettop 35 und 45 kW, optional für pellettop 15 und 25 kW.
  • Lange Entleerintervalle ermöglichen bequemes Heizen.

Schnittbilder pellettop

Ein Bild sagt mehr als 1.000 Worte

Schematische Darstellung pellettop 15

  1. Pellets-Zwischenbehälter
  2. Saugturbine
  3. Einschubschnecke
  4. Einachs-Zellradschleuse
  5. Getriebemotor
  6. Edelstahl-Brennrost
  7. Automatische Zündung
  8. Sturzbrandtechnik / Pelletsvergasertechnologie
  9. Brennkammer
  10. Saugzuggebläse
  11. Lambdasonde
  12. Reibahlen
  13. Wärmetauscher
  14. Automatische Ascheaustragung

Schematische Darstellung pellettop 70

  1. Pellets-Zwischenbehälter
  2. Saugturbine
  3. Einschubschnecke
  4. Einachs-Zellradschleuse
  5. Getriebemotor
  6. Edelstahl-Brennrost
  7. Automatische Zündung
  8. Sturzbrandtechnik / Pelletsvergasertechnologie
  9. Brennkammer
  10. Saugzuggebläse
  11. Lambdasonde
  12. Reibahlen
  13. Wärmetauscher
  14. Automatische Ascheaustragung
  15. Bedienfreundlicher Touchscreen
  16. Wärmetauscher für thermische Ablaufsicherung

Das Herzstück Ihrer neuen Heizung

Die intelligente Regelung ecomanager-touch

Um Ihrem täglichen Komfort gerecht zu werden, kommt der Regelung eine besondere Bedeutung zu. Sie bestimmen, wann es wie warm wird. Die wechselnden Außentemperaturen werden genau so berücksichtigt, wie Ihre ganz persönlichen Wohngewohnheiten. Wird der pellettop in Kombination mit einer Solaranlage verwendet, startet der Brenner nur dann, wenn die benötigte Heizenergie von der Solaranlage nicht zur Gänze zur Verfügung gestellt werden kann. Jeder unwirtschaftliche Brennerstart wird vermieden.

ecomanager-touch

  • 7" VGA-Farb-Touch-Display
  • Garantiert eine intuitive Bedienung
  • Leistungsstarker Mikroprozessor
  • USB und Ethernet-Schnittstelle
  • Stromsparender Standby-Betrieb

Vielseitige Zugriffsmöglichkeiten

  • Fernabfrage über Ethnernetschnittstelle
  • Modbus TCP Schnittstelle für Einbindung in Hausautomations-System
  • Fernbedienung über Smartphone, PC und Tablet
  • Infomeldungen per E-Mail

Heizkreis- und Pufferladungsregelung

  • 1 witterungsgeführter Heizkreis (Standard)
  • Auf bis zu 8 Heizkreise mit Modulen erweiterbar (optional)
  • 3-Punkt-Heizkurve + Heizzeiten individuell einstellbar
  • 1 Pufferladekreis (Standard)
  • Auf bis zu 4 Pufferspeicher mit Modulen erweiterbar (optional)

Brauch- oder Trinkwassererwärmung

  • 1 Trinkwasserspeicherladekreis (Standard)
  • Auf bis zu 4 Trinkwasserspeicher mit Modulen erweiterbar (optional)
  • Bis zu 4 Frischwasserstationen über Module regelbar (optional)
  • Mit oder ohne Zirkulationspumpe

Regelung der Solaranlage

  • Der pellettop regelt auch Ihre Solaranlage!
  • Optimale Nutzung der Sonnenenergie durch gemeinsame Regelung. Der Kessel schaltet sich nur ein, wenn zu wenig Energie von der Sonne kommt.
  • Bis zu 2 Dreikreise regelbar.
  • Auch für Hocheffizienzpumpeen geeignet.

Fernbedienmodul touch

  • Holen Sie sich den pellettop mittels Fernbedienmodul in Ihr Wohnzimmer!
  • 7" VGA-Farb-Touch-Display, Aufputz/Unterputz
  • Kommunikation über Ethernet mit der Kesselsteuerung ecomanager-touch
  • Zugriff auf Anlagen-Ist- und Sollwerte

mySOLARFOCUS-App

  • Intuitive Bedienung und ansprechendes Design
  • Einstellung der Raum- und Vorlauftemperatur inkl. Heizzeiten
  • Warmwasserprogramme mit Einmalladung
  • Visualisierung des Solarertrags
  • Einfaches Hinzufügen von weiteren Benutzern mit unterschiedlichen Berechtigungen
  • Für Android und Apple erhältlich

Wetterfrosch-Funktion

  • Berücksichtigt die Wetterprognose für den Anlagenstandort.
  • In Verbindung mit einer solarthermischen Anlage wird bei guter Wetterprognose ein unwirtschaftlicher Start des Heizkessels verhindert.

Das passende Lager- und Fördersystem

Die individuelle Lösung für Ihren Heizraum

Die im Kessel montierte, leistungsstarke Saugturbine transportiert die Pellets von der Saugsonde oder von der Schnecke in den integrierten Pellets-Vorratsbehälter. Die patentierte, einachsige Zellradschleuse sorgt für die adäquate Dosierung des Brennmaterials und für 100%-ige Rückbrandsicherung. Ihr SOLARFOCUS-Installateur berät Sie gerne vor Ort, um das für Sie passende Lager- und Fördersystem zu finden.

Saugsystem mit Saugsonden

  • Bestmögliche Raumausnutzung durch den Entfall des Schrägbodens
  • Auch für verwinkelte und breite Lagerräume optimal geeignet
  • Geringer Montageaufwand
  • Automatische Saugsonden-Umschalteinheit mit bis zu 6 Saugsonden
  • Manuelle Saugsonden-Umschalteinheit mit bis zu 4 Saugsonden
  • Max. Schlauchlänge (Saugsonde - Kessel) = 30 m
  • Max. Förderhöhe (Saugsonde - Kessel) = 3,5 m

Saugsystem mit Schneckenförderung

  • Für große, längliche Lagerräume geeignet
  • Komplette Lagerraumentleerung, kostengünstig
  • Schneckenlängen von 2 bis 6 m
  • Max. Schlauchlänge (Schnecke - Kessel) = 35 m
  • Max. Förderhöhe (Schnecke - Kessel) = 5 m

Saugsystem mit Saugsonden und Schrägboden

  • Für große, längliche Lagerräume geeignet
  • Komplette Lagerraumentleerung
  • Automatische Saugsonden-Umschalteinheit mit bis zu 6 Saugsonden
  • Manuelle Saugsonden-Umschalteinheit mit bis zu 4 Saugsonden
  • Max. Schlauchlänge (Saugsonde - Kessel) = 30 m
  • Max. Förderhöhe (Saugsonde - Kessel) = 3,5 m

Pelletsbox mit Saugsystem

  • Für feuchte Lagerräume
  • Kein bauchlicher Aufwand
  • Entnahme aus Pelletbox mit Schnecke oder mit Saugsonde
  • Mit Schnecke: max. Schlauchlänge = 35 m; max. Förderhöhe = 5 m
  • Mit Saugsonde: max. Schlauchlänge = 20 m; max. Förderhöhe = 2,5 m

Manuelle Befüllung des Vorratsbehälters

  • Für feuchte Lagerräume
  • Kein baulicher Aufwand, kostengünstig
  • Verfügbar für pellettop 15 (110 l Vorratsbehälter)
  • Verfügbar für pellettop 25 (125 l Vorratsbehälter)

Kaskadenschaltung – bis zu 420 kW

  • Optimal geeignet für mehrgeschossige Wohnbauten und Gewerbebetriebe
  • Maximale Leistung wird nur für rund 10% der Zeit eines Jahres benötigt
  • Höhere Effizienz gegenüber Großkesseln durch besseres Teillastverhalten
  • Längere Lebensdauer durch geringere Materialbelastung
  • Bei Service oder Wartungsarbeiten an einem Kessel heizen alle anderen weiter – ungestörter Heizbetrieb möglich

Pellets-Heizcontainer

  • Für größere Wohnanlagen, Gewerbebetriebe oder kommunale Ein- richtungen
  • Saugaustragung mit Saugsonden und automatischer Umschalteinheit
  • Kamin je nach Kesseltyp
  • Stahlbeton mit 10 cm Stärke; Brandwiderstandsklasse F90
  • Verfügbare Größen: Länge 4-8 m, Breite 3 m, Höhe 2,7 m

Prospekt

Pelletkessel pellettop

Download.pdf

Montage- und Betriebsanleitung

Pelletkessel pellettop



Download

Weitere Produkte von SOLARFOCUS
Die Frischwasserstation FWM konvent mit elektronischer Drehzahlregelung
Frischwassermodul FWMkonvent

Ein Frischwassermodul erwärmt erst bei Bedarf das Trinkwasser nach dem Durchlauferhitzerprinzip. Im Gegensatz zu einem herkömmlichen Trinkwasserspeicher bzw. Boiler wird das Lebensmittel Wasser nicht zur Energiespeicherung verwendet und stunden- oder tagelang als Warmwasser gespeichert.

mehr erfahren
CPC-Kollektor groß
CPC Solarkollektor - nutzt flaches Licht perfekt

Die CPC-Kollektortechnik von SOLARFOCUS ermöglicht es, auch flach einfallende Sonnenstrahlen effizient zu nutzen. Der CPC Spiegelrinnenkollektor spielt seinen Vorteil vor allem in der Übergangszeit (Frühjahr und Herbst) aus, in der bis zu 80% der Sonnenstrahlen schräg einfallen.

mehr erfahren

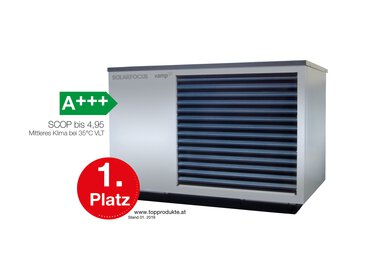

Luftwärmepumpe vampair- effizientes Heizen
