Tecnologia ottimizzata fino nei minimi particolari

Al primo sguardo tutte le caldaie a pellets si assomigliano. Però la differenza decisiva è nel dettaglio – e questa differenza è fondamentale per il funzionamento sicuro che richiede poca manutenzione! Tanti brevetti proteggono le invenzioni della SOLARFOCUS. Tecnologia modernissima per la Vostra caldaia a pellets!

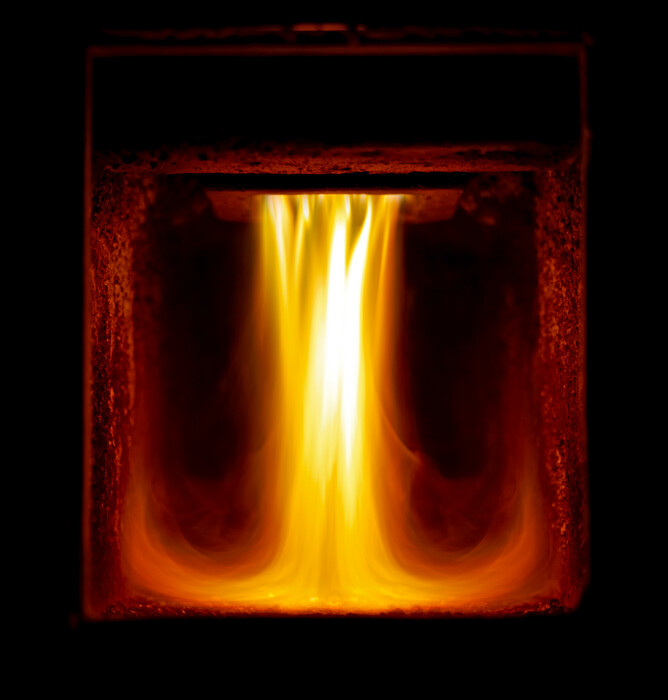

Fiamma inversa / Gassificazione del pellet

Il gas di sintesi estratto dal combustibile presente viene aspirato attraverso il piatto di combustione. Le punte delle fiamme raggiungono ca. 1.200 °C ed i pellets vengono gassificati completamente.
Sfruttamento ottimale del combustibile e rendimenti massimali.
I residui delle parti comburenti nella cenere vengono bruciati.

Sonda Lambda

La tecnologia con la sonda Lambda che viene impiegata da SOLARFOCUS sin dal 1981 permette una combustione controllata dei pellets nella thermi^natorII. Per raggiungere rese altissime nei vari regimi è importantissimo utilizzare la sonda Lambda.
Garantisce una combustione ecologica, un’economia di energia in tutte le zone di carico.
Fondata esperienza con la sonda Lambda (sin dal 1981).

Una solo camera di combustione – Vano di carico in acciaio inox

La costruzione unica nel suo genere della thermi^natorII permette di riscaldare con pellets e ceppi di legna in una solo camera di combusionte.
Il vano di carico è disegnato per ceppi con una lunghezza fino a 50 cm.
10 anni di garanzia sul vano di carico in acciaio inox secondo il contratto di manutenzione.

Griglia a forma di imbuto

La griglia brevettata a forma di imbuto della thermi^natorII permette, la formazione di un grosso volume di brace con una superficie minima (riduzione delle perdite di energia).
La totale assenza di materiale argilloso nel vano di carico, significa una maggiore durata.

Pulizia automatica degli scambiatori di calore

Alesatori puliscono automaticamente le pareti degli scambiatori di calore ad intervalli preimpostati. Di conseguenza la temperatura fumi rimane bassa e la resa della caldaia non varia.
Scambiatori di calore puliti risparmiano combustibile.
Una resa regolare risparmia costi energetici.
Nessuna pulizia manuale necessaria. Non richiede manutenzione.

Accensione automatica / Mantenimento della brace con funzione legna

L'accensione della legna avviene automaticamente all'ora di accensione impostata alla richiesta di energia da parte della termoregolazione.
Con funzione legna esiste la possibilità di selezionare la funzione "Mantenimento della brace": per un certo periodo i residui della brace rimangono sulla griglia, così viene semplificata l’accensione della prossima carica di legna.

Ampio vano cenere

Per ottenere intervalli di svuotamento prolungati è stata prestata molta attenzione alla progettazione del vano ceneri.
Un ampio vano cenere aumenta il confort.

Ventilatore a tiraggio indotto

L’aria di combustione viene aspirata dal ventilatore in modo controllato grazie alla regolazione dei giri.
Motore efficace esterno con alette in acciaio inox, silenzioso, non richiede manutenzione, e con controllo dei giri.

Regolazione motorizzata dell'aria secondaria

Attraverso lo sportello dell'aria secondaria l'aria viene portata nelle punte delle fiamme in modo preciso. Questo sistema permette di raggiungere delle elevate prestazioni con i vari combustibili a biomassa con valori emissivi eccellenti (specialmente in modulazione).
La quantità di aria viene regolata dalla sonda Lambda.

Batteria di sicurezza

Nel funzionamento a legna la batteria di sicurezza, insieme alla valvola di scarico termico, ha il compito di evitare un surriscaldamento in mancanza di corrente.

Flangia per il carico automatico

Flangia pellets installabile a scelta a destra oppure a sinistra.
Possibilitá di fornitura anche con flangia cieca per un ampliamento futuro al funzionamento a pellets.

Cambio automatico da ceppi di legna a pellets – opzionale

Ideale se il combustibile (pellets, legna) viene cambiato spesso.
Quando la legna è finita, la caldaia parte automaticamente con funzione pellets - senza dover modificare la caldaia!

Sezione della caldaia a pellet thermi^natorII

I vantaggi decisivi

Illustrazione schematica della thermi^natorII touch 22 con contenitore pellets da 110 l

Sensore segnalivello
Contenitore pellet da 110 litri sinistra
Saracinesca contro i ritorni di fiamma
Tubo di caduta
Coclea di carico
Motoriduttore
Flangia per il carico automatico
Turbina d'aspirazione
Sonda Lambda
Imbuto in acciaio inox
Ventilatore a tiraggio indotto
Pulizia automatica degli scambiatori di calore
Accensione automatica tramite fon ad aria calda (installata di serie alla parte sinistra)
Sportello di carico
Limitatore della temperatura di sicurezza (STB)
Vano di carico in acciaio inox
Ampio vano cenere rivestito di mattoni in refrattario
Rivestimento
Touch-display colorato
Foro per aria primaria
Aria secondaria motorizzata
Batteria di sicurezza
Griglia in acciaio inox
Flangia per il carico automatica (installabile a scelta a sinistra o a destra)
Cambio automatico dalla modalità legna alla modalità pellet

Il cervello del tuo nuovo riscaldamento

La regolazione integlligente eco^{manager-touch}

Vengono considerate le diverse temperature esterne come anche le proprie abitudini domestiche. In combinazione con un impianto solare, la caldaia viene avviata solo quando l’energia termica fornita dall'impianto solare è insufficiente. Viene evitato ogni avvio inutile del bruciatore.

eco^{manager-touch}

Touch-dispplay colorato da 7" VGA
Controllo semplice e logico
Potente microprocessore
Interfaccia USB ed Ethernet
Modalità di standby a risparmio energetico

Possibilità di accesso

Registrazione dei valori REALI su una chiavetta USB
Controllo a distanza tramite interfaccia Ethernet
Controllo a distanza tramite smartphone, PC e tablet
Messaggi d’informazione tramite e-mail o sms al vostro cellulare (opzionale)

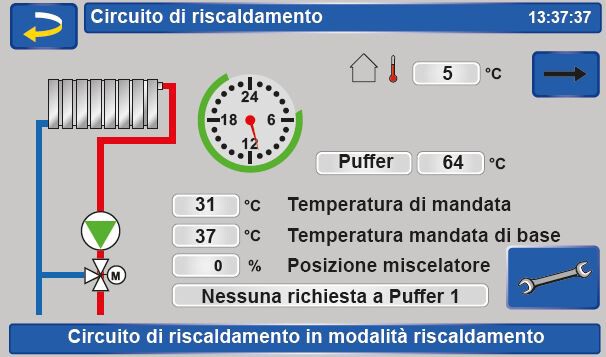

Regolazione del circuito di riscaldamento e del puffer

1 circuito di riscaldamento in funzione delle condizioni atmosferiche (standard)
Ampliabile fino a 8 circuiti di riscaldamento (opzionale)
Curva di riscaldamento a 3 punti + orari di riscaldamento sono impostabili individualmente
1 circuito di carico del puffer (standard)
Ampliabile fino a 4 pufffer (opzionale)

Produzione dell'acqua calda sanitaria

1 circuito sanitario (standard)
Ampliabile fino a 4 circuiti sanitari (opzionale)
È possibile regolare fino a 4 moduli per produzione di acqua calda sanitaria (opzionale)
Con o senza pompa di ricircolo

Regolazione dell'impianto solare

La thermi^nator II regola anche il Vostro impianto solare!
Utilizzo ideale dell'energia solare grazie a una sola regolazione.
La caldaia si avvia solo se l'energia termica fornita dal sole è insufficiente.
È possibile regolare 2 centraline solari a 3 circuiti oppure 4 centraline solari a due circuiti (opzionale).

Regolatore remoto touch

MetteteVi la thermi^nator II nel Vostro soggiorno, tramite il regolatore climatico remoto.
Touch-display colorato da 7" VGA per il montaggio su parete o incassato.
Comunicazione con la regolazione della caldaia eco^{manager-touch} tramite Ethernet.
Accesso ai valori di base e valori reali.

mySOLARFOCUS-App

Comando logico
Impostazione delle temperature di ambiente e di mandata co orari di riscaldamento
Visualizzazione della resa solare
Possibilità di aggiungere ulteriori utenti con diritti personalizzate
Disponibile per Apple ed Android

Funzione meteo

Valuta le previsioni del tempo della località dell’impianto.
Se l’impianto termico è dotato di un impianto solare termico, e le previsioni del tempo sono buone, l’avvio inutile della caldaia viene evitato.

Sistemi di stoccaggio e di alimentazione adeguati

La soluzione ideale per la tua centrale termica

La turbina di aspirazione trasporta i pellets dalla coclea di evacuazione di pellets o dalla sonda di aspirazione al contenitore di pellets integrato nella caldaia. La valvola stellare monoassiale brevettata provvede al dosaggio ideale del combustibile e alla protezione contro i ritorni di fiamma al 100%. Chiedi al tuoo contatto SOLARFOCUS di fare un sopralluogo per trovare la soluzione ideale per il tuo impianto.

Trasporto con coclea diretta

Ideale per grandi depositi lunghi
Svuotamento completo del magazzino, soluzione economica
Lunghezza max. della coclea = 6 m
Installabile a scelta a sinistra o a destra

Sistema di aspirazione con sonde di aspirazione

Utilizzo ottimale del magazzino - non serve un pavimento inclinato
Ideale anche per magazzini angolati o larghi
Installazione semplice e veloce
Modulo di commutazione automatico per sonde di aspirazione fino a 6 sonde
Modulo di commutazione manuale per sonde di aspirazione fino a 4 sonde
Lunghezza tubo max. (sonda di aspirazione - caldaia) = 30 m
Altezza di trasporto max. (sonda di aspirazione - caldaia) = 3,5 m

Contenitore pellets per il carico manuale

Contenitore da 250 litri o da 110 litri
Per depositi umidi
Non servono modifiche costruttive
Installabile a scelta a sinistra o a destra

Pelletbox per sistema di aspirazione

Per magazzini umidi
Non servono modifiche costruttive
Contenuti da 2,1 a 6,1 tonnelate
Con coclea di aspirazione: lunghezza del tubo max. di 35 m; altezza di trasporto max. di 5 m
Con sonda di aspirazione: lunghezza del tubo max. di = 20 m; altezza di trasporto max. di 2,5 m

Pelletbox con coclea diretta

Per magazzini umidi
Non servono modifiche costruttive
Contenuti da 2,1 a 6,1 tonnelate
Lunghezza max. della coclea = 6 m
Installabile a scelta a sinistra o a destra

therminator II

Caldaia per legna e pellet

È rilassante poter riscaldare con flessibilità

Potenze disponibili:
