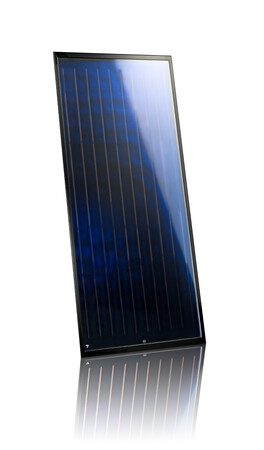

Pannello solare piano Sunnyline

Pannello solare piano costruito da materiali di altissima qualità

Il pannello solare termico Sunnyline è ideale per tutte le esigenze. Riscaldamento solare di piscine, produzione di acqua calda e l’integrazione al riscaldamento. Il collettore Sunnyline può essere installato dappertutto, su tetti piani, integrato nel tetto, in orizzontale o verticale. Il Sunnyline si contraddistingue per la sua flessibilità d’impiego e per la costruzione di ottima qualità.

Tante possibilità di applicazione

  • Disponibile per installazioni verticali ed orizzontali
  • Ideale per tutte le varianti di installazione



Due versioni sono disponibili:

  • Formato grande: 2.400 x 1.155 x 85 mm
    Superficie d'apertura di 2,5 m²
  • Formato piccolo: 1.785 x 1.155 x 85 mm
    Superficie d'apertura di 1,82 m²



Tecnologia e Vantaggi

Senza plastica – Senza struttura in legno – Senza guarnizioni in gomma

Perché la costruzione del pannello solare è importante: Eventi atmosferici come vento e pioggia, irradiazione UV, neve e forti sbalzi di temperatura logorano il pannello per decenni. Materiali come il legno, materiali sintetici e gomma, a lungo termine, non sono adatti a questo scopo.

La vasca del pannello

  • La vasca in alluminio con saldatura completamente stagna compone la base.
  • La lavorazione di altissima qualità protegge l'interno del pannello per decenni.

L'assorbitore

  • Assorbitore in rame ricoperto di uno strato altamente selettivo con tubo saldato a ultrasuoni.
  • L'assorbitore galleggiante garantisce rendimenti massimali.



Vetro temperato

  • Vetro temperato da 4 mm, con basso contenuto di ferro, a struttura prismatica.
  • Altissima permeabilità alla luce, resistente agli urti ed alla grandine.

La guarnizione speciale - Produzione di robot

  • Guarnizione speciale a continua elasticità, protetta da raggi UV. Collega la vasca, il vetro, e il profilo di protezione.
  • Impedisce l'immissione di umidità e polvere.
  • La produzione di robot automatizzata garantisce un incollaggio completamente stagno e una qualità costante.

Profilo di protezione in alluminio

  • Profilo speciale anodizzato in alluminio.
  • Non una guarnizione in gomma, ma un profilo in alluminio resistente ai raggi UV ed alle intemperie, protegge i bordi del vetro.
  • Un collegamento garantito tra vasca e vetro.

Collegamenti a guarnizione piatta

  • Filettatura esterna da 1/2” con guarnizione piatta.
  • Le guarnizioni all'interno ed all'esterno della vasca vengono avvitate al pannello in parallello con dadi in ottone e chiudono la vasca ermeticamente proteggendola dalle intemperie.
  • Non esistono guarnizioni in gomma o in plastica.
  • Collegamento semplificato dei pannelli solari.

Isolamento posteriore

  • Lana di roccia minerale da 50 mm.
  • Grazie alla percentuale minima di leganti, la lana di roccia produce solo lievi evaporazioni.

Sfiato annellare

  • Lo sfiato annellare si trova nel tubo di distribuzione del pannello solare.
  • Lo sfiato annellare permette di ventilare facilmente i pannelli collegati in serie!

Sezione del pannello solare Sunnyline

I vantaggi decisivi

Illustrazione schematica del pannello Sunnyline

1. Vasca del pannello in alluminio, completamente stagna
2. Assorbitore in rame ricoperto di uno strato altamente selettivo
3. Vetro temperato – altissima permeabilità alla luce
4. Guarnizione speciale – protetta da raggi UV
5. Profilo di protezione – profilo speciale in alluminio
6. Collegamenti a guarnizione piatta
7. Isolamento posteriore da 50 mm
8. Sfiato annellare garantisce lo sfiato semplice

Installazione integrata nel tetto

  • Campi di pannelli in una o più file
  • Installazione standard oppure orizzontale
  • Anche possibile con converse speciali

Installazione sopra il tetto parallelo 0°

  • Campi di pannelli in una o più file
  • Installazione standard oppure orizzontale
  • Materiale di fissaggio per quasi tutti i tetti esistenti

Installazione sopra il tetto rialzata

  • È possibile un'installazione rialzata di 20°, 45° o 70°
  • Ideale per tetti con inclinazione troppo bassa
  • Anche per installazioni orizzontali

Installazione su facciate

  • Per l'installazione a 45° e a 70°
  • Installazione a 90° su richiesta
  • Installazione orizzontale è solo possibile per il CPC-S1, Sunny-28 e Suneco 28

Installazione libera

  • In mancanza di spazio sul tetto o con direzionamento insufficiente del tetto
  • Possibile per l'installazione a 45° o a 70°
  • Per fondamenti in cemento esistenti

Installazione su tetto piano con vasca per ghiaia

  • Per il fissaggio dei pannelli su una vasca in alluminio ripiena di ghiaia
  • In mancanza di spazio sul tetto o con direzionamento insufficiente del tetto
  • Per l'installazione a 45° e a 70°

Installazione su tetto piano con base in cemento

  • Per l'installazione a 45° e a 70°
  • Installazione orizzontale è solo possibile per il CPC-S1 e Sunny-28

Richieste particolari su richiesta

  • Varianti di installazione speciali
  • Colori diversi per la conversa o per i profili di protezione
