La caldaia a cippato therminator II consente la combustione di combustibili legnosi più economici, cioè cippato e ceppi di legno. La costruzione, la regolazione, e la tecnologia della therminator II garantiscono affidabilità, sicurezza e confort.

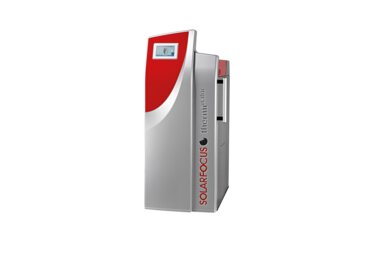

therminator II – Caldaia a cippato
Rendimenti fino al 93,3 % in modalità cippato
Rendimenti fino al 94,4 % in modalità ceppi di legno
Tecnologia ottimizzata fino nei minimi particolari
Al primo sguardo tutte le caldaie a pellets si assomigliano. Però la differenza decisiva è nel dettaglio – e questa differenza è fondamentale per il funzionamento sicuro che richiede poca manutenzione! Tanti brevetti proteggono le invenzioni della SOLARFOCUS. Tecnologia modernissima per la Vostra caldaia a pellets!
Fiamma inversa / Gassificazione del legno
Il gas di sintesi estratto dal combustibile presente viene aspirato attraverso il piatto di combustione. Le punte delle fiamme raggiungono ca. 1.200 °C ed i pellets vengono gassificati completamente.
Sfruttamento ottimale del combustibile e rendimenti massimali.
I residui delle parti comburenti nella cenere vengono bruciati.
Sonda Lambda
La tecnologia con la sonda Lambda che viene impiegata da SOLARFOCUS sin dal 1981 permette una combustione controllata dei pellets nella therminator II. Per raggiungere rese altissime nei vari regimi è importantissimo utilizzare la sonda Lambda.
Garantisce una combustione ecologica, un’economia di energia in tutte le zone di carico.
Fondata esperienza con la sonda Lambda (sin dal 1981).
Una solo camera di combustione – Vano di carico in acciaio inox
La costruzione unica nel suo genere della therminator II permette di riscaldare con cippato e ceppi di legna in una solo camera di combustione.
Il vano di carico è disegnato per ceppi con una lunghezza fino a 50 cm.
10 anni di garanzia sul vano di carico in acciaio inox secondo il contratto di manutenzione.
Griglia a forma di imbuto
La griglia brevettata a forma di imbuto della therminator II permette, la formazione di un grosso volume di brace con una superficie minima (riduzione delle perdite di energia).
La totale assenza di materiale argilloso nel vano di carico, significa una maggiore durata.
Pulizia automatica degli scambiatori di calore
Alesatori puliscono automaticamente le pareti degli scambiatori di calore ad intervalli preimpostati. Di conseguenza la temperatura fumi rimane bassa e la resa della caldaia non varia.
Scambiatori di calore puliti risparmiano combustibile.
Una resa regolare risparmia costi energetici.
Nessuna pulizia manuale necessaria. Non richiede manutenzione.
Accensione automatica / Mantenimento della brace con funzione legna
L'accensione della legna avviene automaticamente all'ora di accensione impostata alla richiesta di energia da parte della termoregolazione.
Con funzione legna esiste la possibilità di selezionare la funzione "Mantenimento della brace": per un certo periodo i residui della brace rimangono sulla griglia, così viene semplificata l’accensione della prossima carica di legna.
Ampio vano cenere
Per ottenere intervalli di svuotamento prolungati è stata prestata molta attenzione alla progettazione del vano ceneri.
Un ampio vano cenere aumento il confort.
Pulizia automatica della griglia di combustione
Quest'unità viene flangiata dalla parte opposta dal fon di accensione.
Il motore particolare mette in vibrazione, ad intervalli impostabili, la griglia in acciaio inox e la pulisce automaticamente.
Flangia per il carico automatico
Flangia pellets installabile a scelta a destra oppure a sinistra.
Possibilitá di fornitura anche con flangia cieca per un ampliamento futuro al funzionamento a cippato.
Regolazione motorizzata dell'aria secondaria
Attraverso lo sportello dell'aria secondaria l'aria viene portata nelle punte delle fiamme in modo preciso. Questo sistema permette di raggiungere delle elevate prestazioni con i vari combustibili a biomassa con valori emissivi eccellenti (specialmente in modulazione).
La quantità di aria viene regolata dalla sonda Lambda.
Ventilatore a tiraggio indotto
L’aria di combustione viene aspirata dal ventilatore in modo controllato grazie alla regolazione dei giri.
Motore efficace esterno con alette in acciaio inox, silenzioso, non richiede manutenzione, e con controllo dei giri.
Batteria di sicurezza
Nel funzionamento a legna la batteria di sicurezza, insieme alla valvola di scarico termico, ha il compito di evitare un surriscaldamento in mancanza di corrente.
Sezione della caldaia a cippato therminator II
I vantaggi decisivi
Illustrazione schematica della therminator II touch 40
Sonda Lambda
Accensione automatica tramite fon ad aria calda
Sportello di carico
Limitatore temperatura di sicurezza (STB)
Ventilatore a tiraggio indotto
Pulizia automatica degli scambiatori di calore
Foro per aria primaria
Griglia in acciaio inox
Flangia per il carico automatico (installabile a scelta destra oppure sinistra)
Imbuto in acciaio inox
Ampio vano cenere
Batteria di sicurezza
Aria secondaria motorizzata
Pulizia automatica della griglia in acciaio inox
Vano di carico in acciaio inox
Regolazione ecomanager-touch
Cassa per cenere volante
Molle girevoli
Trasmissione per carichi pesanti
Canale “aperto”
Coclea di trasporto
Canale “chiuso”
Trasmissione / Motore per coclea di trasporto
Valvola stellare
Giunto sferico
Sensore
Trasmissione / Motore per coclea di carico
Coclea di carico per cippato
Il cervello del tuo nuovo riscaldamento
La regolazione integlligente ecomanager-touch
Vengono considerate le diverse temperature esterne come anche le proprie abitudini domestiche. In combinazione con un impianto solare, la caldaia viene avviata solo quando l’energia termica fornita dall'impianto solare è insufficiente. Viene evitato ogni avvio inutile del bruciatore.
ecomanager-touch
Touch-dispplay colorato da 7" VGA
Controllo semplice e logico
Potente microprocessore
Interfaccia USB ed Ethernet
Modalità di standby a risparmio energetico
Possibilità di accesso
Registrazione dei valori REALI su una chiavetta USB
Controllo a distanza tramite interfaccia Ethernet
Controllo a distanza tramite smartphone, PC e tablet
Messaggi d’informazione tramite e-mail o sms al vostro cellulare (opzionale)
Regolazione del circuito di riscaldamento e del puffer
1 circuito di riscaldamento in funzione delle condizioni atmosferiche (standard)
Ampliabile fino a 8 circuiti di riscaldamento (opzionale)
Curva di riscaldamento a 3 punti + orari di riscaldamento sono impostabili individualmente
1 circuito di carico del puffer (standard)
Ampliabile fino a 4 pufffer (opzionale)
Produzione dell'acqua calda sanitaria
1 circuito sanitario (standard)
Ampliabile fino a 4 circuiti sanitari (opzionale)
È possibile regolare fino a 4 moduli per produzione di acqua calda sanitaria (opzionale)
Con o senza pompa di ricircolo
Regolazione dell'impianto solare
La therminator II regola anche il Vostro impianto solare!
Utilizzo ideale dell'energia solare grazie a una sola regolazione.
La caldaia si avvia solo se l'energia termica fornita dal sole è insufficiente.
È possibile regolare 2 centraline solari a 3 circuiti oppure 4 centraline solari a due circuiti (opzionale).
Regolatore remoto touch
MetteteVi la therminator II nel Vostro soggiorno, tramite il regolatore climatico remoto.
Touch-display colorato da 7" VGA per il montaggio su parete o incassato.
Comunicazione con la regolazione della caldaia ecomanager-touch tramite Ethernet.
Accesso ai valori di base e valori reali.
mySOLARFOCUS-App
Comando logico
Impostazione delle temperature di ambiente e di mandata co orari di riscaldamento
Visualizzazione della resa solare
Possibilità di aggiungere ulteriori utenti con diritti personalizzate
Disponibile per Apple ed Android
Funzione meteo
Valuta le previsioni del tempo della località dell’impianto.
Se l’impianto termico è dotato di un impianto solare termico, e le previsioni del tempo sono buone, l’avvio inutile della caldaia viene evitato.
Sistemi di stoccaggio e di alimentazione adeguati
La soluzione ideale per la tua centrale termica
Il diametro dell’agitatore può essere scelta da 2 fino a 4 metri, ad intervalli di 50 cm. L’agitatore in acciaio piatto trasporta il cippato alla coclea di evacuazione. Le molle girevoli garantiscono un ottimo svuotamento del deposito del cippato. La trasmissione per carico pesante, che è stata sviluppata specialmente per il cippato ha un carico di rottura massima di 27 000 Nm. È costruito in modo particolarmente robusto per permettere un funzionamento continuo senza problemi.
Evacuazione diretta
Carico con carrello elevatore, autocarro con cassone ribaltabile, ...
L’angolo di compensazione permette di livellare la differenza d’altezza fra la centrale tecnica e il deposito.
Carico diretto con pompa
Confortevole
Nessuna modifica costruttiva necessaria
Il magazzino può quasi essere caricato completamente
Evacuazione diretta tramite coclea
Per cantine difficilmente accessibili
Evacuazione tramite coclea di risalita
Per percorrere dislivelli
Per bypassare distanze lunghe
Lungh. max.: 6 metri, angolo max.: 21°
Evacuazione con tubo di caduta
Se il deposito si trova sopra la centrale termica
Evacuazione con tubo di caduta
Carico con carrello elevatore, autocarro con cassone ribaltabile, ...
