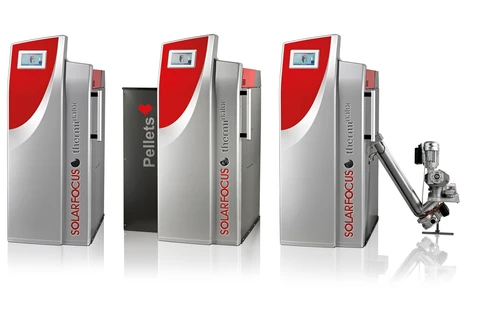

therminator II combi

De combiketel, die automatisch kan overschakelen van stukhout nar pellets

Handig en kosten te verwarmen met pellets en brandhout

Kombi Ketel

Verwarmen met pellets + brandhout

  • Handmatig en gunstig met brandhout
    Aangenaam en comfortabel met pellets
  • Rendement bij brandhout tot: 94,4 %
    Rendement bij pellets tot: 95,4 %
  • Intuïtieve touchscreenbediening



Beschikbare vermogens:

  • 22, 30, 40, 49 en 60 kW
  • Handmatige bijvulling, zuigtransport of transport met transportschroef

Volledig ontwikkelde techniek in detail

TECHNIEK en OPBRENGST

Op het eerste gezicht zijn alle pelletketels hetzelfde. Toch zit er een verschil in de details – en dat is essentieel voor een onderhoudsarme en betrouwbare werking! Talrijke patenten beschermen de ontwikkelingen afkomstig van SOLARFOCUS. Richtinggevende technologie voor uw pelletketel!

Valbrandtechniek/houtvergassertechnologie

  • Bij de valbrandtechniek wordt het vrijgekomen houtgas door de brandschaal gezogen en in de brandkamer met een vlammentoptemperatuur van ongeveer 1.200 °C totaal verbrand.
  • Optimaal brandstofgebruik, zeer hoog rendement.
    Geen onverbrande resten in de as!

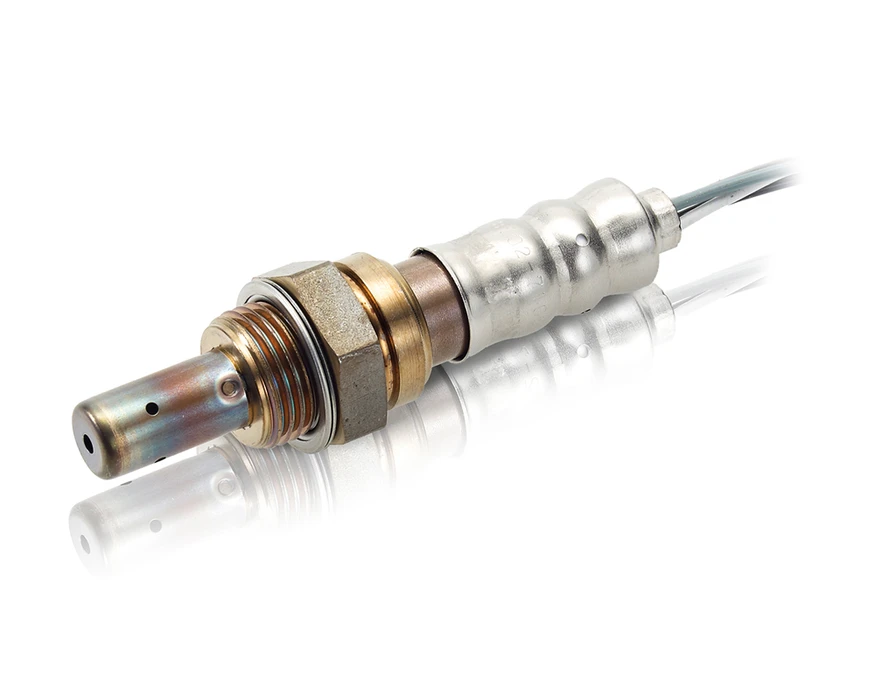

Lambdasonde

  • De bij SOLARFOCUS al sinds 1981 gebruikte lambdatechnologie maakt een gelijkmatige verbranding van de pellets in de therminator mogelijk. Voor het garanderen van een zeer hoog rendement in de verschillende lastbereiken is de lambdatechnologie onmisbaar.
  • Garandeert milieuvriendelijke, energiebesparende verbranding in alle lastbereiken. Langjarige ervaring met lambdatechniek (sinds 1981).

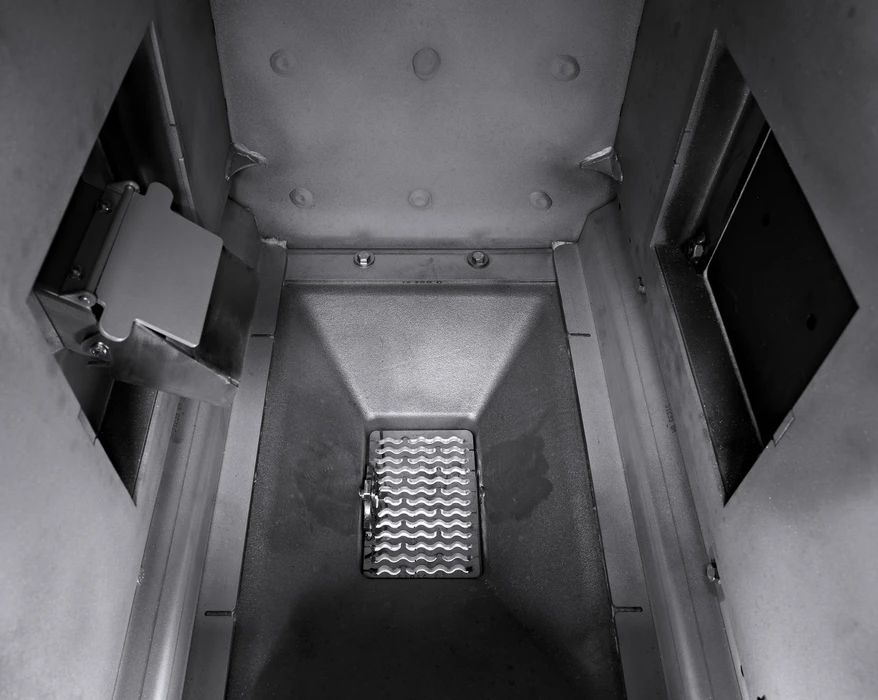

Slechts een verbrandingskamer – roestvrij stalen vulruimte

  • Door de unieke constructie van de therminator II is het verwarmen van pellets en brandhout in dezelfde brandkamer mogelijk.
    Pelletverbranding gebeurt automatisch.
  • De ruim gedimensioneerde roestvrij stalen vulruimte is berekend op gekloofd brandhout van 0,5 meter (max. 56 cm). Grote vulruimte – lange brandduur.
    10 jaar garantie op de vulruimte volgens onderhoudscontract.

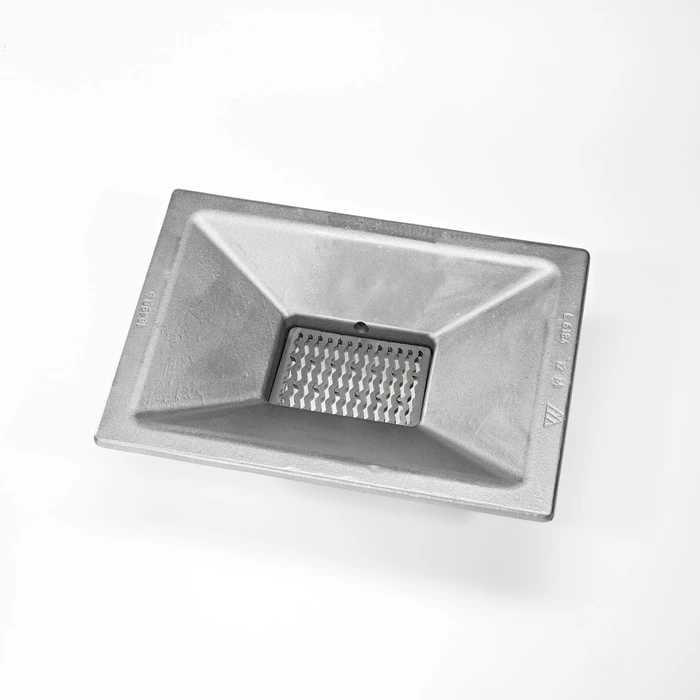

Trechterrooster

  • Dankzij het gepatenteerde, trechtervormige rooster in roestvrij staal is het mogelijk het grootste gloeivolume te bereiken op de kleinste oppervlakte, waardoor ook bij gedeeltelijke belasting een optimale verbranding is gewaarborgd.
  • Aanzienlijke verlenging van de levensduur, aangezien er zich geen gevoelige chamotteplaten bevinden in de vulruimte.

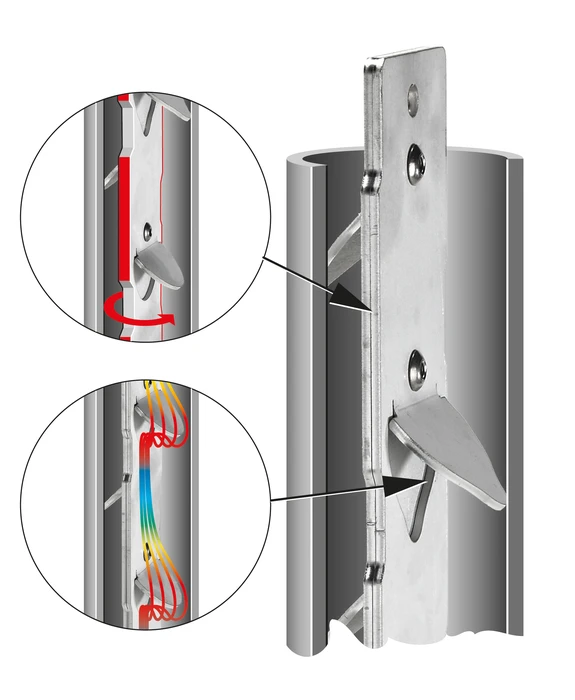

Automatische warmtewisselaarreiniging

  • Ruimijzers reinigen in vooraf ingestelde intervallen de wanden van de warmtewisselaar. Daardoor blijft de rookgastemperatuur laag en wordt een gelijkblijvend rendement gegarandeerd. Gereinigde warmtewisselaars besparen op brandstof!
  • AUTOMATISCH betekent AUTOMATISCH! Een gelijkblijvend rendement spaart energiekosten. Nareinigen met de hand is niet nodig. Onderhoudsvrij.

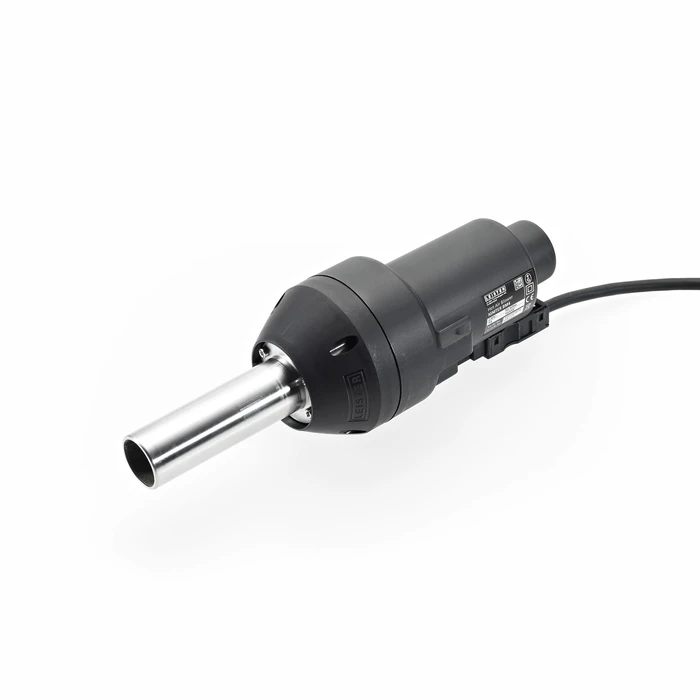

Automatische ontsteking / Gloeibedbehoud bij brandhout

  • Via een heteluchtventilator ontsteekt de ketel volautomatisch de pellets of het brandhout op het door u bepaalde tijdstip. Het brandhout zelf ontsteekt automatisch, ZONDER hiervoor eerst pellets te moeten ontsteken.
  • Bij een werking op brandhout bestaat de mogelijkheid om de functie 'Gloeibedbehoud' te selecteren: Gedurende een bepaalde tijdsduur blijven gloeiende restdeeltjes in de brandkamer op het trechterrooster liggen. Dit vergemakkelijkt het aansteken na een volledige verbranding.

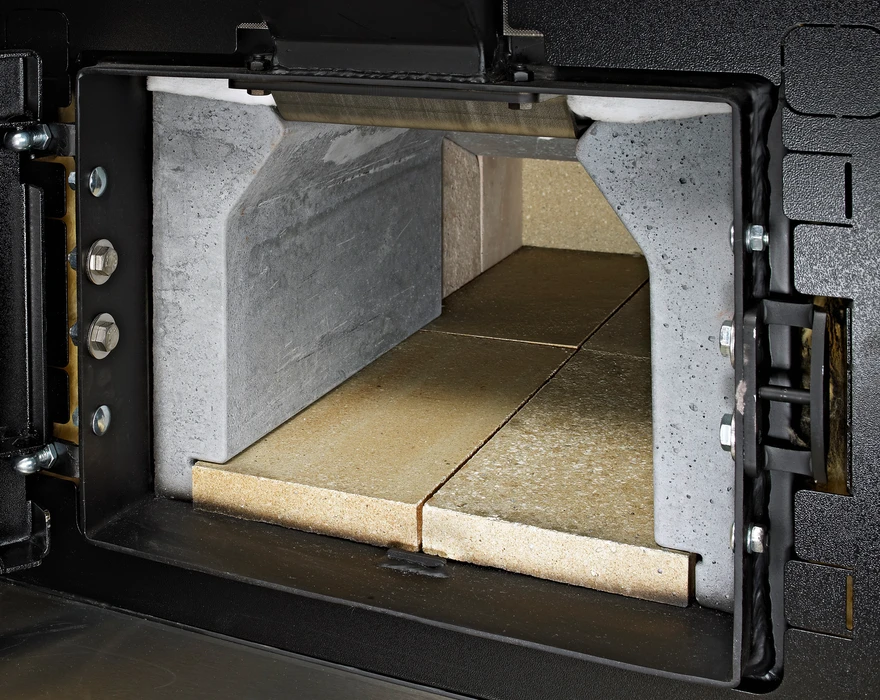

Ruime askamer

  • Grote askamer, geperste chamotteplaten
    Gemakkelijk vervangbaar, geen ingewikkelde montage
  • Verlengt de intervallen voor het wegnemen van de as.
    Onderhoudsvriendelijkheid en lange levensduur van de brandkamer voor hoge temperaturen door afzonderlijke gemonteerde chamotteplaten.

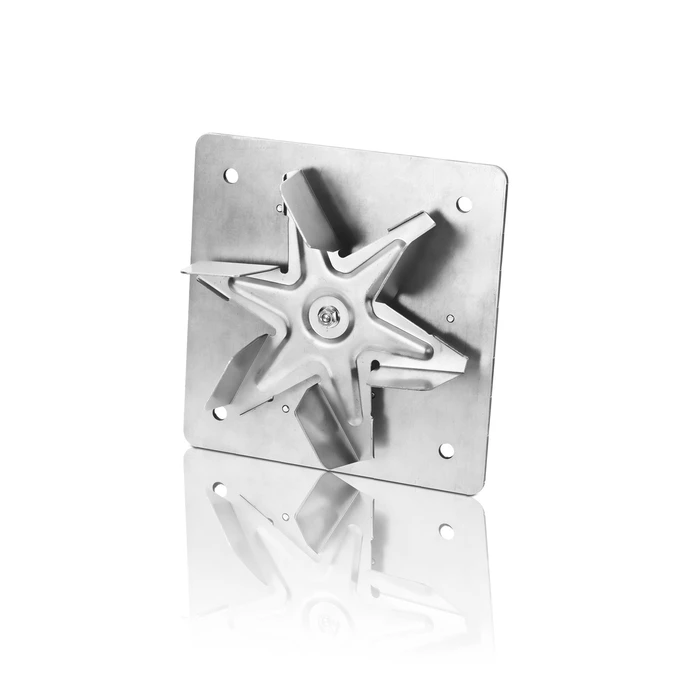

Rookgasventilator

  • De aanzuiger met toerentalregeling zorgt voor de gecontroleerde toevoer van lucht in de verschillende verbrandingszones.
  • Efficiënte buitenrotor-motor met roestvrij stalen ventilatorvleugel, geluidsarm, onderhoudsvrij, met toerentalcontrole.

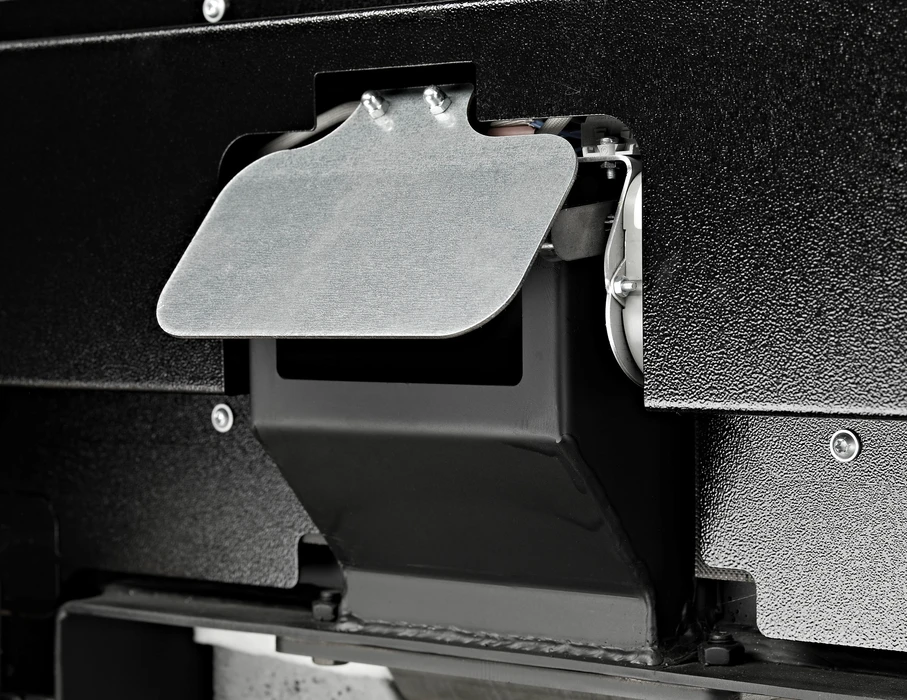

Regeling van secundaire lucht met servomotor

  • De lambdagestuurde bijmenging van secundaire lucht zorgt ook bij de verbranding van verschillende biomassabrandstoffen (pellets, brandhout, resthout) een ongeëvenaarde verbrandingskwaliteit met zeer hoog rendement.
  • Ook in het deellastbereik worden de emissiegrenswaarden van de therminator II touch zeer ver onderschreden.

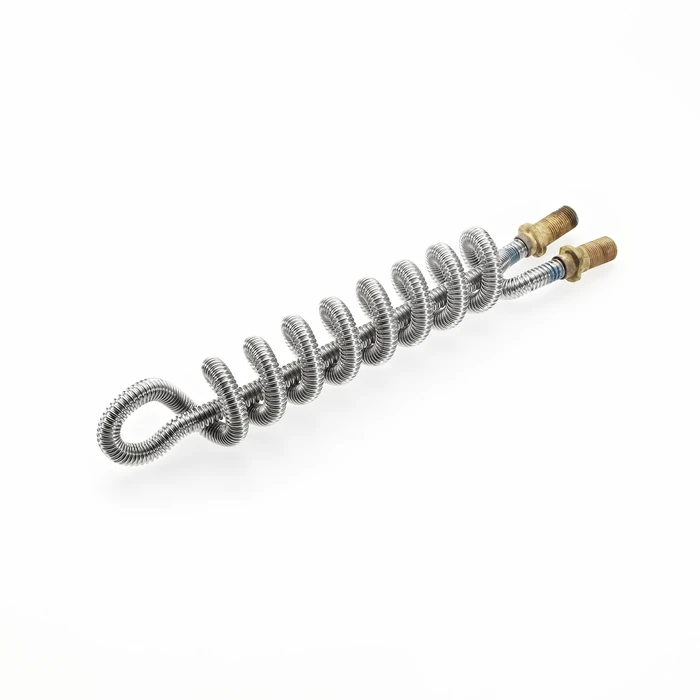

Veiligheidsbatterij

  • De veiligheidsbatterij dient ervoor om, in verbinding met de thermische beveiliging, een oververhitting tijdens de brandhoutwerking bij een stroomuitval te verhinderen.
  • Gegolfde pijp uit roestvrij staal voor de beste kwaliteit en veiligheid

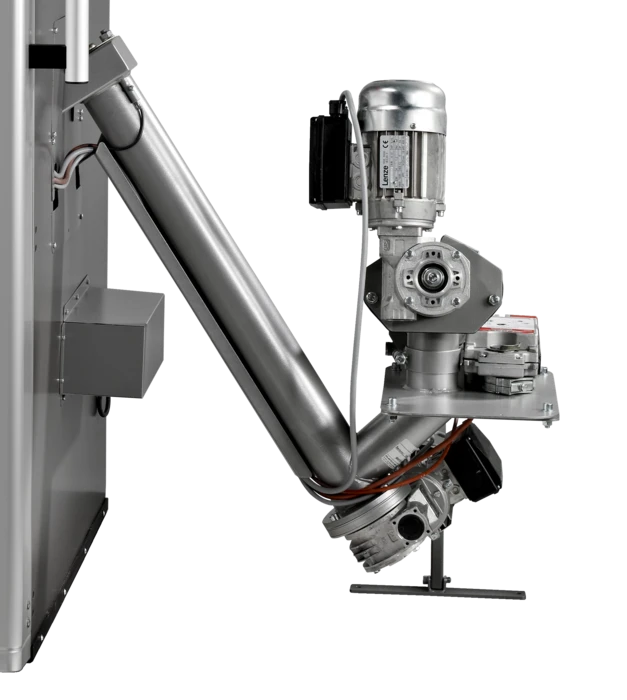

Flens voor inschuifbare pellettransportschroef

  • Blinde flens voor latere aanvulling op de pelletwerking – is al zonder toeslag inbegrepen. Flens voor pelletaanvoer naar keuze links of rechts.
  • Wanneer u misschien na enkele jaren niet meer alleen met brandhout zou willen verwarmen, kunt u de ketel gemakkelijk met de geautomatiseerde pelletwerking uitbreiden.

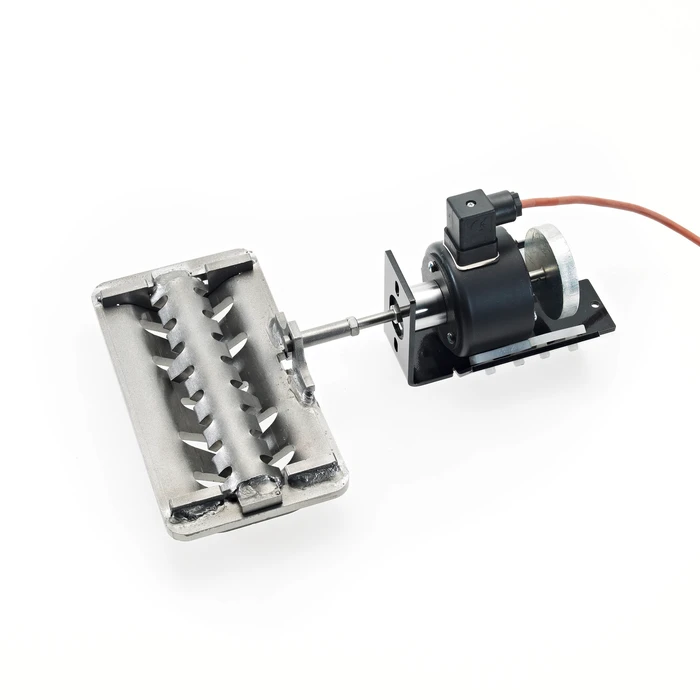

Automatische omschakeling van brandhout naar pellets – optioneel

  • Voor de reiniging van het brandrooster brengt een speciale motor in instelbare tijdsintervallen trillingen over op het roestvrij stalen brandrooster.
    Altijd mogelijk om achteraf te installeren op bestaande ketels vanaf het bouwjaar 2012.
  • Optimaal voor dagelijks wisselen tussen brandhout- en pelletwerking.
    Als het brandhout is opgebruikt, start de ketel automatisch met de pelletwerking – zonder enige ombouw!

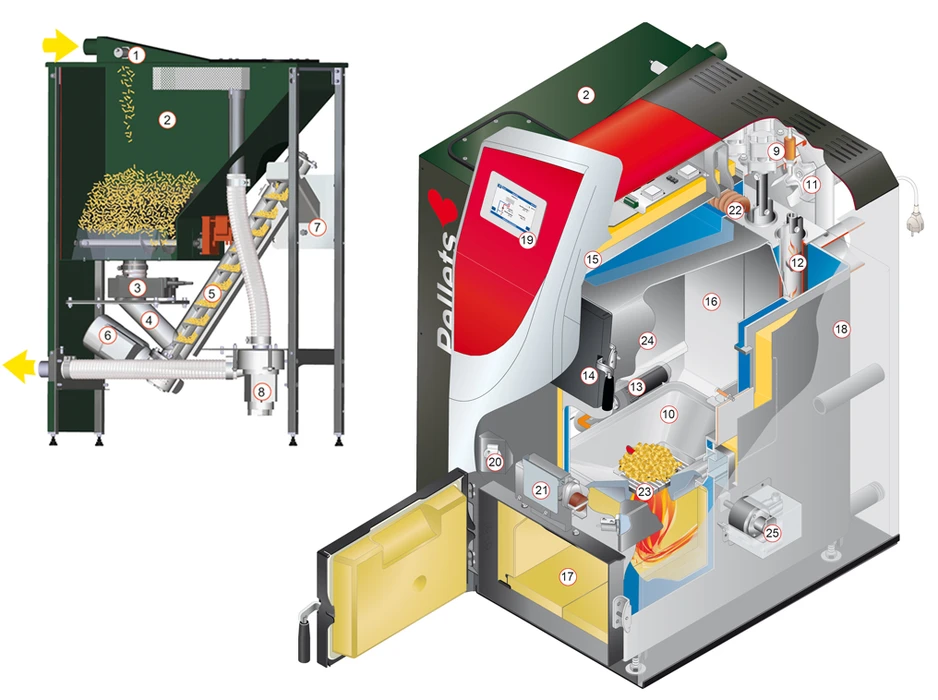

Doorsnede therminator II



Schematische weergave therminator touch 22 met 110 liter voorraadreservoir

  1. Lambdasonde
  2. Trechterrooster uit hoogwaardig gegoten chroomstaal
  3. Rookgasventilator
  4. Automatische ruimijzer-warmtewisselaarreiniging
  5. Automatische ontsteking via heteluchtventilator
  6. Vuldeur
  7. Veiligheidstemperatuurbegrenzer (VTB)
  8. Roestvrij stalen vulruimte
  9. Ruime askamer uit chamotteplaten
  10. Bekleding
  11. Regeling ecomanager-touch
  12. Opening voor primaire lucht
  13. Secundaire lucht met servomotor
  14. Veiligheidsbatterij
  15. Roestvrijstalen verbrandingsrooster
  16. Flens voor inschuifbare transportschroef voor automatische bijvulling (links of rechts)
  17. Pelletvoorraadreservoir 110 liter met inschuifbare transportschroef links
    of
    Pelletvoorraadreservoir 250 liter met inschuifbare transportschroef naar keuze links of rechts

Het hoofddeel van uw nieuwe verwarming

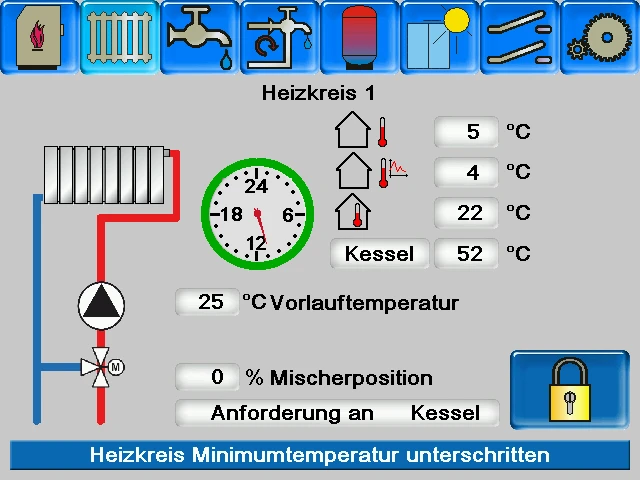

De intelligente regeling ecomanager-touch

Om te voldoen aan uw dagelijkse comfort heeft de regeling een bijzondere betekenis. U bepaalt wanneer het hoe warm wordt. Er wordt precies zo rekening gehouden met de wisselende buitentemperaturen als met uw volledig persoonlijke leefgewoontes. Als de therminator in combinatie met een zonne-installatie wordt gebruikt, dan de start de brander pas wanneer de benodigde verwarmingsenergie van de zonne-installatie niet volledig ter beschikking kan worden gesteld. Iedere onnodige branderstart wordt vermeden.

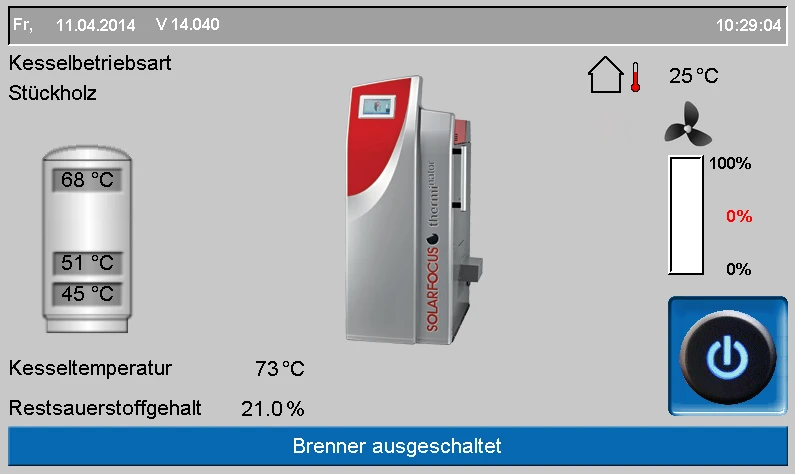

ecomanager-touch

  • 7" VGA kleurentouchdisplay
    Garandeert een intuïtieve bediening
  • Krachtige microprocessor
    USB en ethernet-interface
  • Stroombesparende standby-werking – slechts 4 watt

Veelzijdige toegangsmogelijkheden

  • Opslaan van IST-waardes op USB-stick
    Opvraag op afstand via ethernet-interface

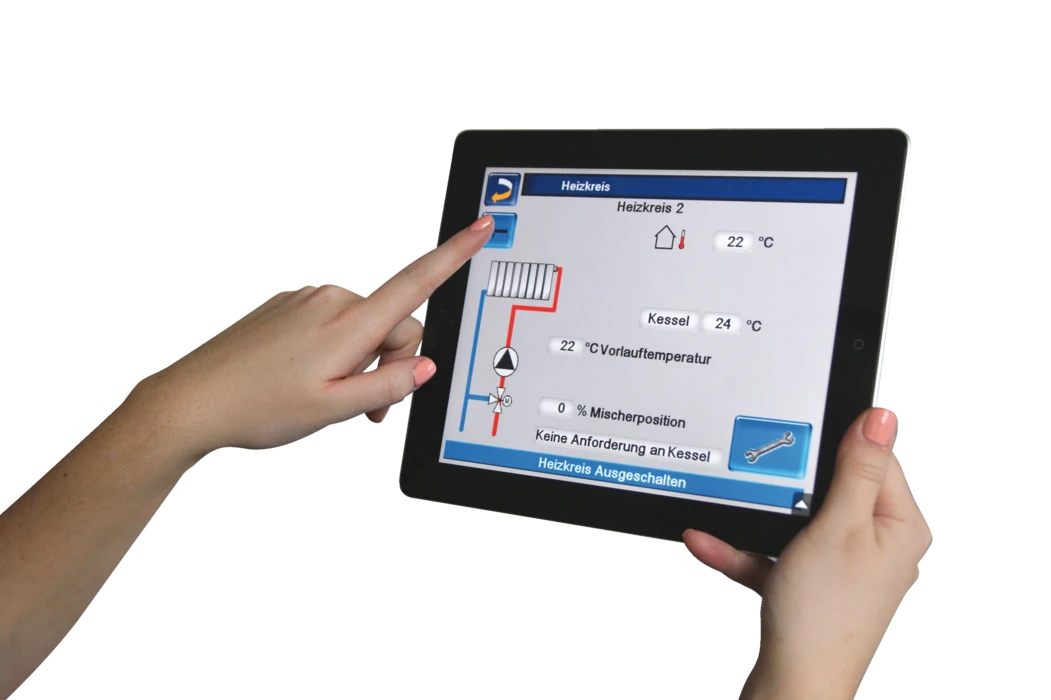

  • Bediening op afstand via smartphone, pc en tablet
  • Infomeldingen via e-mail of optioneel via sms op uw gsm

Regeling van verwarmingscyclus en bufferlading

  • Opslaan van IST-waardes op USB-stick
    Opvraag op afstand via ethernet-interface
  • Bediening op afstand via smartphone, pc en tablet
  • Infomeldingen via e-mail of optioneel via sms op uw gsm

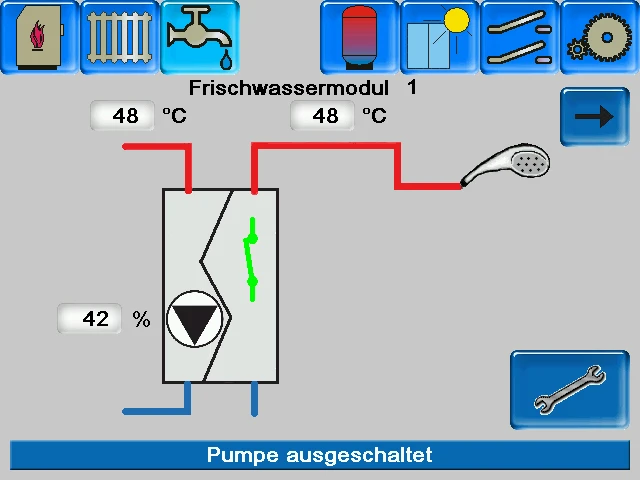

Verwarming van verbruiks- of drinkwater

  • 1 drinkwaterreservoirlaadcyclus (standaard)
    Op max. 4 drinkwaterreservoirs met modulen uitbreidbaar (optioneel)
  • Tot 4 verswaterstations via module regelbaar (optioneel)
    Met of zonder circulatiepomp

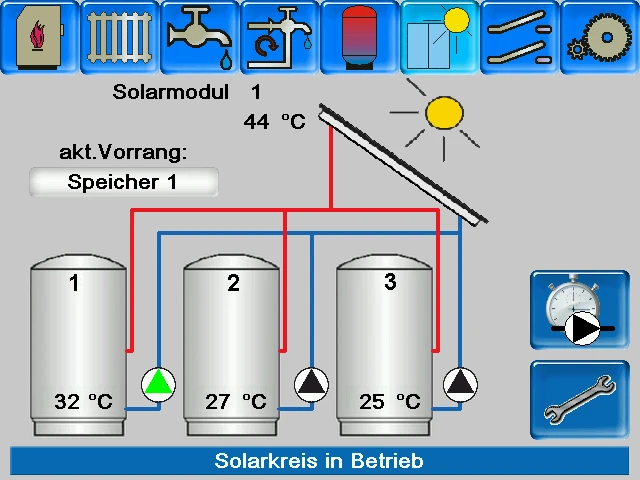

Regeling van de zonne-installatie

  • De therminator II regelt ook uw zonne-installatie!
  • Optimaal gebruik van de zonne-energie door gemeenschappelijke regeling. De ketel wordt alleen ingeschakeld wanneer er te weinig energie van de zon komt.
  • Tot 2 driecirkels regelbaar.
    Ook geschikt voor pompen met hoge efficiëntie.

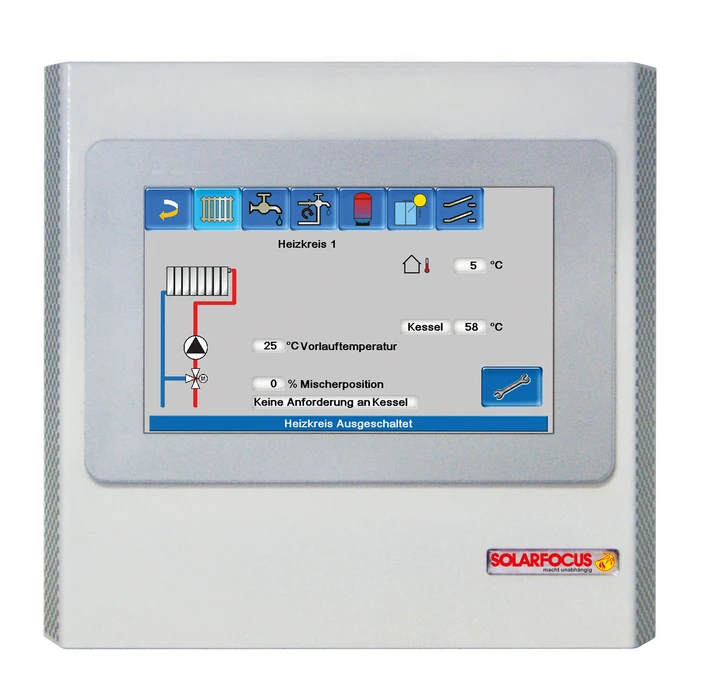

Afstandsbedieningsmodule touch

  • Haal de therminator II door middel van een afstandsbedieningsmodule in uw woonkamer!
    7" VGA kleurentouchdisplay, wandmontage/verzonken montage
  • Communicatie via ethernet met de ketelbediening ecomanager-touch
    Toegang tot reële en ingestelde waarden van de installatie

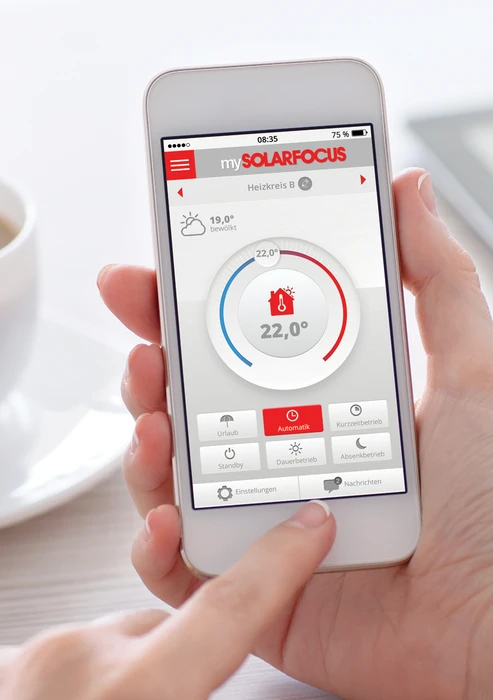

mySOLARFOCUS-App

  • Intuïtieve bediening
  • Instelling van de kamer en aanvoertemperatuur incl. verwarming tijden
  • Warm water program
  • Visualisatie van de zonne-opbrengst
  • Voeg eenvoudig extra gebruikers
  • Binnenkort beschikbaar voor Android en Apple

Wetterfrosch-Funktion

  • Berücksichtigt die Wetterprognose für den Anlagenstandort.
  • In Verbindung mit einer solarthermischen Anlage wird bei guter Wetterprognose ein unwirtschaftlicher Start des Heizkessels verhindert.

Het geschikte opslag- en transportsysteem

De individuele oplossing voor uw verwarmingsruimte

U hebt de keuze: Klassiek transport met transportschroef, zuigsysteem met zuigsondes, voorraadreservoir met handmatige bijvulling of met pelletbox. Uw SOLARFOCUS-installateur geeft u graag ter plekke advies om het voor u passende opslag- en transportsysteem te vinden!

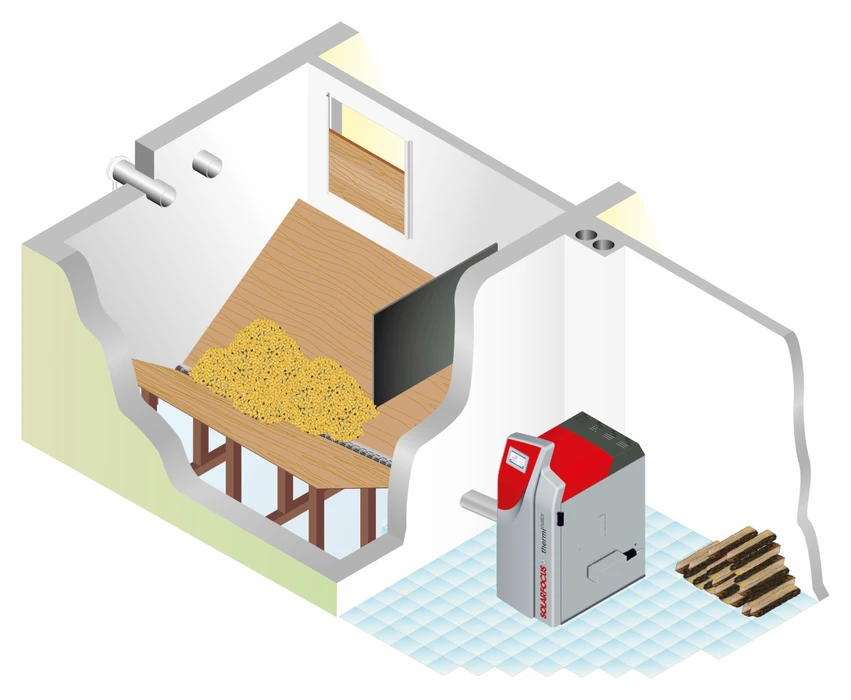

Transport met transportschroef voor uitname uit kamer

  • Geschikt voor grote, langwerpige opslagruimtes
    Complete lediging van de opslagruimte, goedkoop
  • Max. transportschroeflengte = 6 m
    Naar keuze links of rechts

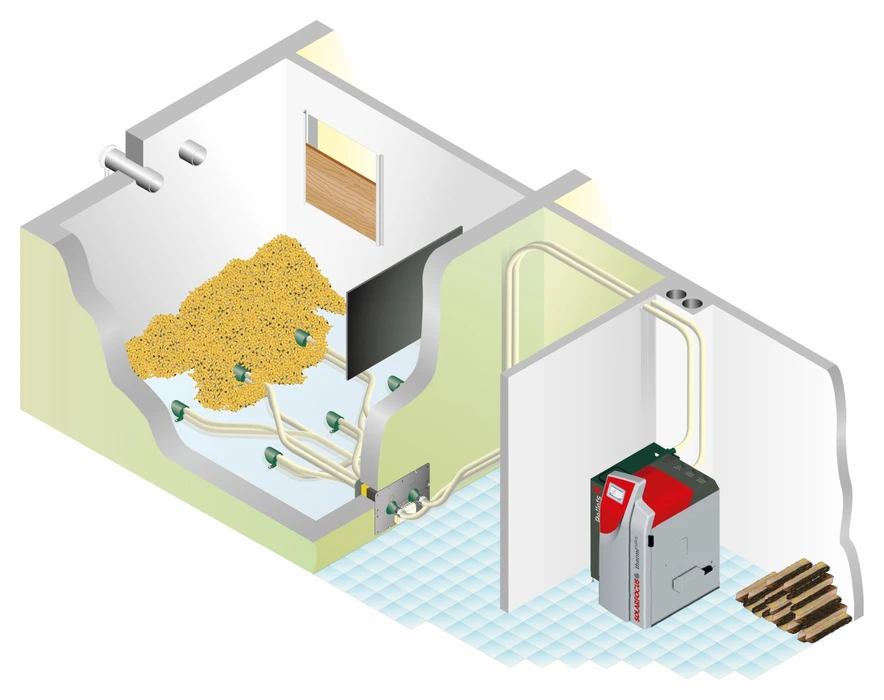

Zuigsysteem met zuigsondes

  • Optimaal gebruik van de ruimte door het wegvallen van de schuine bodem
    Ook optimaal geschikt voor brede opslagruimtes met veel hoeken
    Gering montagewerk
  • Automatische zuigsonde-omschakeleenheid met tot 6 zuigsondes
    Handmatige zuigsonde-omschakeleenheid met tot 4 zuigsondes
  • Max. slanglengte (zuigsonde - ketel) = 30 m
    Max. transporthoogte (zuigsonde - ketel) = 3,5 m

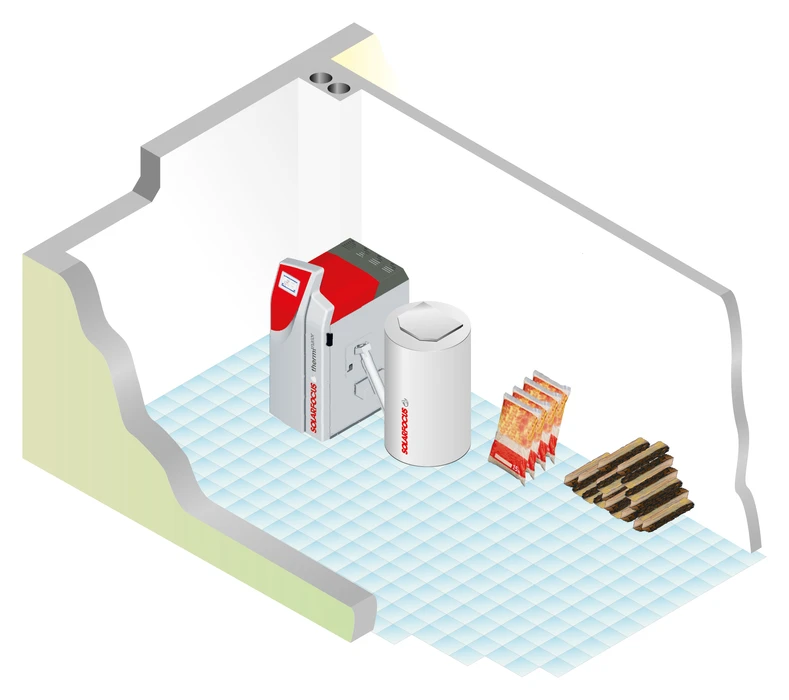

Pellet-container om manueel bij te vullen

  • Voorraadreservoir 250 liter
  • Voor vochtige opslagruimtes
    Geen bouwkundige werken
  • Naar keuze links of rechts

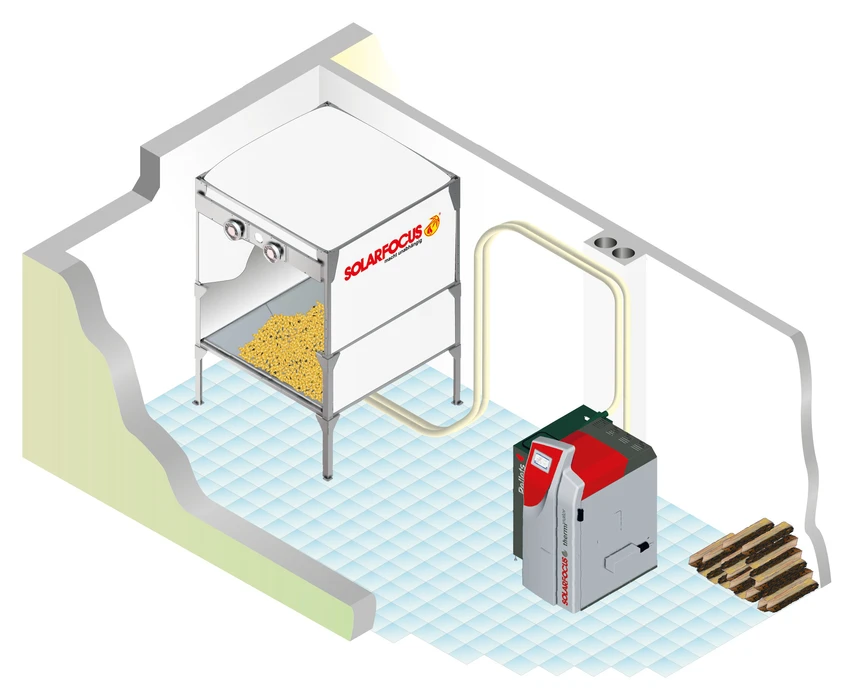

Pelletbox met zuigsysteem

  • Voor vochtige opslagruimtes
    Geen bouwkundige werken
  • Inhoud van 2,1 - 6,1 ton mogelijk
  • Met transportschroef: max. slanglengte = 35 m;max. transporthoogte = 5 m
    Met zuigsonde: max. transportlengte = 20 m; max. transporthoogte = 2,5 m

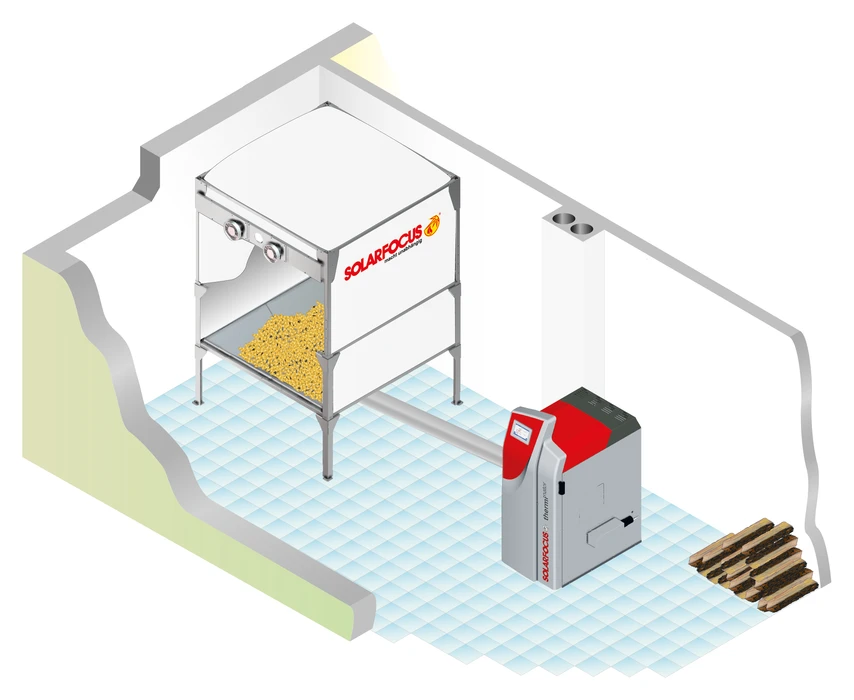

Pelletbox met directe uitname

  • Voor vochtige opslagruimtes
    Geen bouwkundige werken
  • Inhoud van 2,1 - 6,1 ton mogelijk
  • Max. transportschroeflengte = 6 m
    Naar keuze links of rechts

Prospekt

Kombikessel therminator II



Download pdf

Betriebsanleitung

Kombikessel therminator II



Download pdf

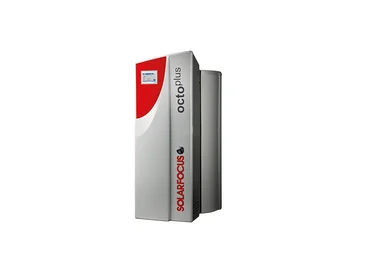

Deze producten kunnen ook interessant voor u:
