Placa solar CPC

Utilizar tanto la radiación solar difusa como la directa.

La tecnología de la placa solar CPC de SOLARFOCUS permite utilizar también los rayos solares planos con eficacia. Esto es ipmportante incidente oblicuamente en el período de transición (primavera y otoño), hasta en el 80% de los rayos del sol. El corazón del colector es el absorberdor que convierte en calor los rayos solares que inciden. SOLARFOCUS emplea exclusivamente absorbedores dotados de un revestimiento altamente selectivo.

Eficiencia - independientemente de la temporada

con el captador CPC



  • Aprovechamiento perfecto de los rayos horizontales
  • Factor difuso del 87%
  • 10 años de garantía contra agua condensada


Disponible en dos tamaños:

  • Área de apertura 2,5 m²
  • Posibilidad de formato elevado y transversal

Técnica y uso

Sin orificios de ventilación – sin plástico – sin madera – sin aislamiento – sin juntas de goma

Por qué es tan importante el montaje del colector: porque las influencias ambientales, como el viento, la lluvia, la suciedad, la radiación solar, las cargas de nieve y grandes oscilaciones de temperatura afectan durante décadas al colector.

Estructura del colector: la base

  • La carcasa de aluminio 1,5 mm soldado herméticamente constituye el "fundamento".
  • Una fabricación de alta calidad protege la vida interior de su colector durante décadas.



Absorbedor: el corazón del colector

  • Recubrimiento altamente selectivo del tubo de cobre del absorbedor mediante ultrasonidos con soldadura a temperatura media.
  • El absorbedor de apoyo flotante recubierto por ambos ladosle garantiza la máxima ganancia de energía.

Reflector: la diferencia decisiva

  • El reflector cilíndrico, laminado al brillo y anodizado galvánicamente, de aluminio puro concentra los rayos solares incidentes sobre las bandas
    del absorbedor colocadas verticalmente.
  • Los deflectores están protegidos en la bandeja contra influencias ambientales, por lo que se garantiza una larga vida útil.







El cristal solar de seguridad

  • Cristal solar de seguridad de 4 mm pobre en hierro, estructura prismática.
  • Alto nivel de transparencia. Resistente a golpes y granizo.

Sellado especial: fabricación robótica

  • Flexible, sellado específico contra radiación ultravioleta. Marco, cristal y borde del cristal unidos.
  • Protegido contra difusión.
  • Impide la entrada de humedad y suciedad.
  • La fabricación robótica automatizada garantiza una adhesión totalmente estanca y una calidad de producto constante.

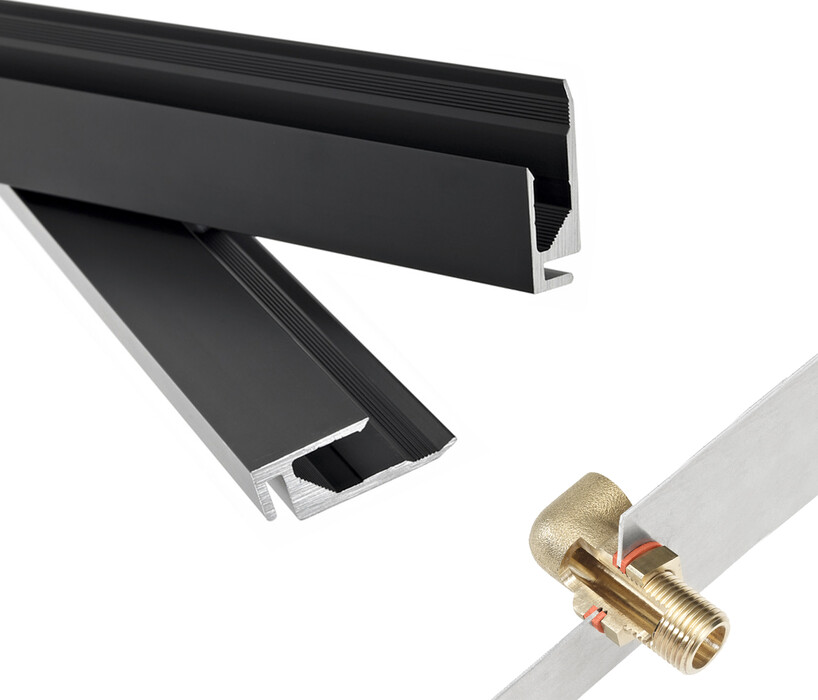

Marco del vidrio de aluminio

  • Perfil especial de aluminio anodizado.
  • Sin juntas de goma; los bordes del cristal están protegidos por el perfil de aluminio.
  • Garantiza una unión permanente entre el cristal y la carcasa.

Conexiones de amplia superficie

  • Rosca exterior de 1/2” con junta plana.
  • Las juntas planas situadas en los lados internos y externos de la bandeja se atornillan paralelamente con turcas de latón, cerrando herméticamente la bandeja contra influencias externas.
  • Ninguna junta de goma o plástico vulnerable a la intemperie.
  • Permite conectar los colectores de forma sencilla.

Válvula de vacío

  • La válvula de vacío para compensación de presión. El aire se expande -durante el primer calentamiento del aires interior del colector- y aparece una sobrepresión. La válvula se abre y permite el escape del aire. Cuando se enfría el aire, se cierra la válvula y se crea un vacío en el interior del colector.
  • Sin corrosión en el interior del colector por aire exterior agresivo. Sin intercambio entre el aire interior y exterior - por tanto ninguna pérdida de calor por convección. Sin formación de agua condensada, por lo que no existe degradación del recubrimiento del absorbedor de alta selectividad.

Purga de anillo partido

  • La ventilación por ranura anular se encuentra en el tubo de distribución del colector.
  • La ventilación por ranura anular permite ventilar con facilidad los colectores solares conectados en serie.

Las ventajas decisivas

Representación esquemática del colector CPC




  1. La carcasa de aluminio soldado herméticamente
  2. El absorbedor – Recubrimiento altamente selectivo del tubo de cobre del absorbedor
  3. El reflector – laminado al brillo de aluminio puro
  4. El cristal solar de seguridad – alto nivel de transparencia
  5. El sellado especial – flexible, sellado específico contra radiació ultravioleta
  6. Marco del cristal – perfil especial de aluminio anodizadol
  7. Las conexiones de sellado superficial – cerrando herméticamente
  8. La válvula de vacío – sin corrosión por aire exterior agresivo
  9. Ventilación por ranura anular – permite ventilar con facilidad

Diferencia: colector CPC – colector plano

  • El colector CPC incorpora reflectores anulares en contraposición al colector plano. De este modo, la luz solar se centra en el absorbedor montado verticalmente en la línea focal.
  • Ventaja: Aprovechamiento óptimo de la luz solar que incide oblicuamente por la mañana y por la tarde gracias a la concentración.
  • ¡Lo ideal sería siempre al sur, el colector CPC es capaz de superar con maestría grandes diferencias!

Vida útil de un colector CPC en comparación con un colector plano

  • La vida útil media de un colector es de aproximadamente 25 años.
  • La estructura estanca del colector CPC impide la penetración de suciedad o humedad al interior del colector, a pesar de la influencia intensa de factores climatológicos y de temperatura.
  • Esto permite evitar en gran medida las pérdidas de potencia y el envejecimiento y garantizar una vida útil prolongada de los colectores.

CPC estanco, colector plano ventilado: ¿por qué?

  • Mediante la estructura estanca del colector CPC, en combinación con la válvula de colector, en el interior del colector puede formarse una depresión de hasta 0,3 bar. Las fuerzas generadas aquí provocarían la rotura del vidrio (implosión).
  • Sin embargo, como en el colector CPC el vidrio se apoya en el reflector, la carga se absorbe ligeramente.
  • En los colectores planos, el interior debe estar ventilado para permitir que la posible liberación de gases de la lana mineral o la humedad condensada pueda salir del colector.
  • ¡Además no se dispone de apoyo (reflector) y, en caso de depresión, el vidrio se curvaría hacia dentro rompiéndose!



¿Sin aislamiento?

  • Puesto que en los colectores CPC la energía se capta por ambos lados del absorbedor, apenas se generan pérdidas por dispersión hacia atrás (como es el caso en los colectores planos normales).
  • Por ello no es necesario un aislamiento, lo que permite una construcción muy plana
  • Factor de pérdida de calor K1 = 3,3 W/m²K

Temperaturas en parada: medidas

  • Durante el verano puede ocurrir que las demandas de calor estén cubiertas y que la instalación se pare.
  • En estos casos, los colectores solares pueden alcanzar temperaturas muy elevadas, temperaturas para las que ya han sido testados los colectores de SOLARFOCUS.
  • Gracias a los materiales de alta calidad y a su procesamiento, estas  temperaturas en parada no suponen una carga.

Folleto Técnica solar





Download pdf

Fijación en tejado: integración estética

  • Campos de colectores de una o varias filas
  • Montaje estándar u horizontal
  • Con posibilidad de perfiles especiales

Fijación sobre tejado en paralelo a 0°

  • Campos de colectores de una o varias filas
  • Montaje estándar u horizontal
  • Diferentes tipos de fijación para prácticamente todos los tejados

Fijación sobre tejado elevada

  • Soporte de 20°, 45° o 70°
  • Óptima en caso de inclinación baja del tejado
  • También para montaje horizontal

Fijación en fachada

  • Soporte de 45° o 70°
  • Montaje en pared de 90° bajo demanda
  • Montaje horizontal solo para CPC-S1 o Sunny-28

Montaje libre

  • En caso de falta de espacio en el tejado o de orientación insuficiente
  • Soporte de 45° o 70°
  • Para bases hormigonadas disponibles en el lugar de montaje

Fijación en tejado plano con lecho de grava

  • Para la fijación en un lecho de aluminio relleno de grava
  • En caso de falta de espacio en el tejado o de orientación insuficiente
  • Soporte de 45° o 70°

Fijación en tejado plano con zócalo de hormigón

  • Soporte de 45° o 70°
  • Montaje horizontal solo para CPC-S1 o Sunny-28

Solicitudes especiales bajo demanda

  • Variantes de montaje especiales
  • Diferentes colores del perfil de chapa o del bastidor
