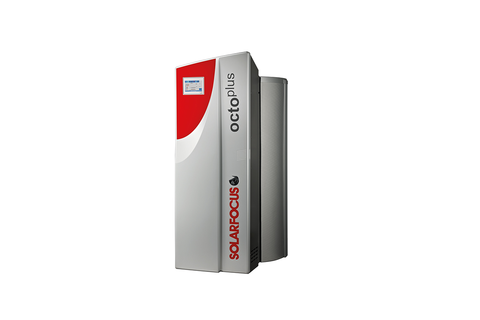

La caldera de pellets octoplus

Caldera de pellets con depósito intermedio incluido

octoplus ha sido especialmente desarrollado para un uso rentable de la energía solar y la cobertura de la energía resante con pellets. El concepto de almacenamiento „DOS en UNO“ sirve a modo de central de energía. La regulación mediante pantalla táctil, vanguardista y al mismo tiempo sencilla para el usuario, coordina todas las funciones de regulación (instalación solar, quemador de pellets, regulación de la calefacción, regulación del agua caliente sanitaria, etc.).

¡El gasto mínimo en instalación hidráulica ahorra tiempo y dinero!

Central de energía eficiente

  • Rendimiento de la instalación del 94% (acumulador + quemador)
  • Estructura compacta
  • Conexión hidráulica sencilla
  • Técnica de regulación perfecta



Niveles de potencia disponibles

  • 10, 15, 15,5 y 22 kW
  • 550/800 litros acumulador de inercia integrado
  • Ideal para edificaciones nuevas y casas unifamiliares

Técnica perfeccionada al detalle

A primera vista, todas las calderas de pellets son iguales. La diferencia reside en los detalles y es fundamental para un funcionamiento fiable y de bajo mantenimiento. Numerosas patentes protegen los desarrollos de la casa SOLARFOCUS. ¡Tecnología puntera para su caldera de pellets!

Combustión invertida / Gasificación de pellets

  • Mediante la técnica de combustión invertida el gas liberado por la madera es aspirado por el plato del quemador y a continuación se quema en la cámara de combustión a una temperatura de llama de 1.200ºC y sin dejar residuos.
  • Aprovechamiento óptimo de combustible, máxima eficiencia.
  • ¡Sin dejar residuos en la ceniza!

Sonda lambda

  • La tecnología lambda usada por SOLARFOCUS ya desde 1981 permite en octoplus una combustión uniforme de los pellets.
  • La tecnología lambda es indispensable para garantizar la máxima efectividad en las diferentes estados de carga.
  • Garantiza una combustión ecológica y con ahorro de energía en todas las zonas de carga.
  • Dilatada experiencia con la tecnología lambda.

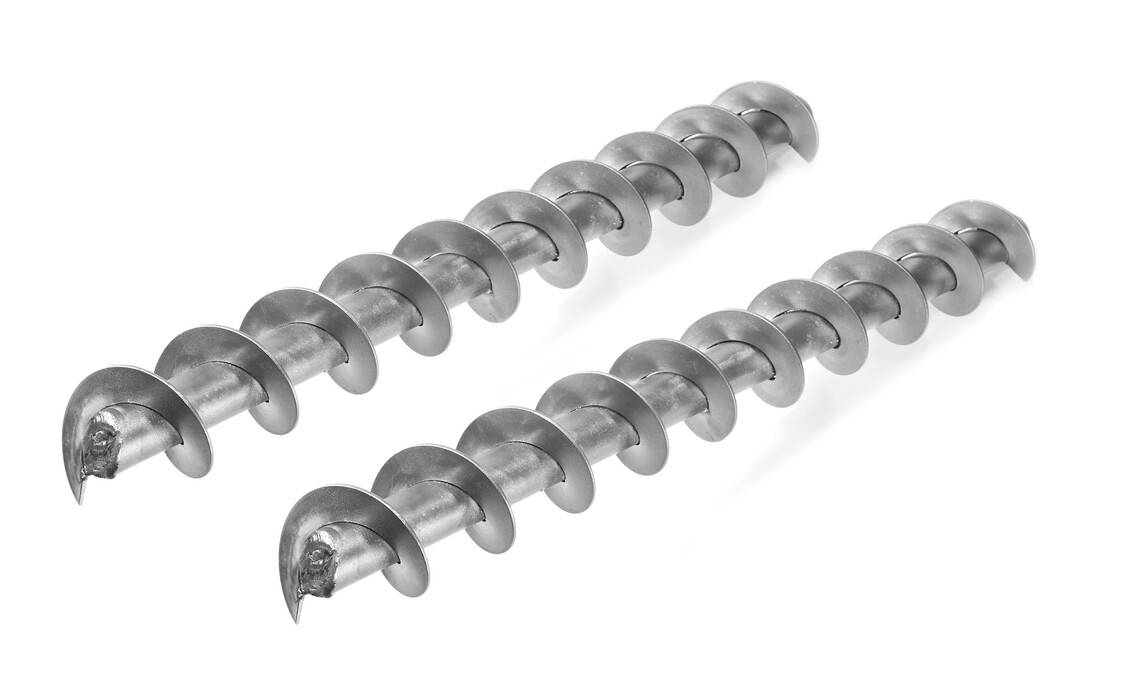

Limpieza de los intercambiadores de calor automático

  • Los tornillos sin fin, que funcionan según el «principio de la picadora de carne», se encargan de limpiar las paredes de los cambiadores de calor a intervalos de tiempo prefijados.
  • Una subida de la temperatura del gas de combustión implica una pérdida de efectividad.
  • ¡Los cambiadores de calor limpios permiten ahorrar combustible!
  • Una efectividad constante ahorra costes energéticos.
  • No es necesario repasar la limpieza a mano.
  • Sin necesidad de mantenimiento.

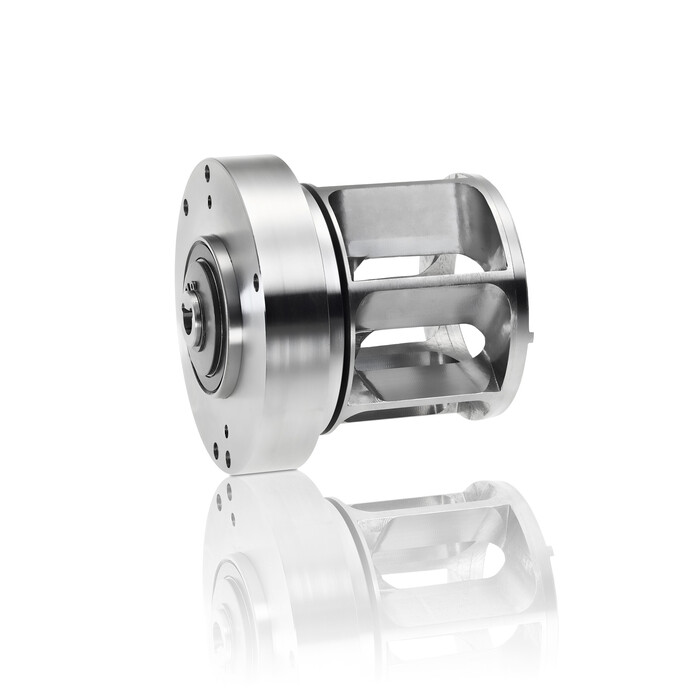

Transportador de tornillo con esclusa de rueda circular mono-eje

  • El transportador de tornillo transporta los pellets desde el depósito intermedio hasta la esclusa de rueda circular mono-eje. La esclusa de rueda circular monoeje separa herméticamente la cámara de combustión del depósito intermedio.
  • Sistema de seis cámaras en un eje hacia el transportador de tornillo con motor reductor directamente embridado y sin necesidad de mantenimiento.
  • Seguridad al 100% contra incendios también en caso de cortes de luz.
  • Consumo de electricidad mínimo.
  • Sin cadenas ni ruedas dentadas: silencioso y sin necesidad de mantenimiento.



Rejilla de combustión de acero inoxidable

  • A través de la esclusa de rueda de eje único, los pellets caen desde arriba sobre la rejilla de combustión de acero inoxidable. No se destruye el lecho incandescente, ya que los pellets caen desde ARRIBA y no se mezclan con la ceniza y el calor = ¡mayor eficiencia!
  • Mediante la tecnología de combustión invertida, la ceniza se transporta automáticamente hacia abajo hasta la carga de ceniza. En el caso de sistemas de alimentación inferior y de niveles de caída, la ceniza debe eliminarse mecánicamente a través de un laborioso mecanismo.

Ventilador de tiro inducido

  • El aire de combustión es aspirado de forma controlada por el ventilador de tiro inducido con regulación del número de revoluciones.
  • Eficiente motor de rotor exterior con alas de ventilador de acero inoxidable, funcionamiento silencioso, supervisión del número de revoluciones y sin necesidad de mantenimiento.

Encendido automático

  • El encendido de los pellets se produce de forma completamente automática por medio de una barra incandescente totalmente de cerámica que resiste altas temperaturas.
  • La varilla incandescente precisa solo 260 W. Además, trabaja de forma silenciosa y no requiere mantenimiento.

Depósito intermedio de pellets con turbina de aspiración

  • El octoplus dispone de un amplio almacén intermedio para pellets. Dentro de un circuito cerrado, la turbina de aspiración se encarga de llenar el depósito intermedio (sistema de aspiración-presión) en momentos establecidos.
  • La sala de calefacción y el depósito de pellets no tienen que estar necesariamente al lado.
  • Circuito cerrado y sin necesidad de mantenimiento.
  • La turbina de aspiración está montada directamente en el depósito intermedio de pellets.

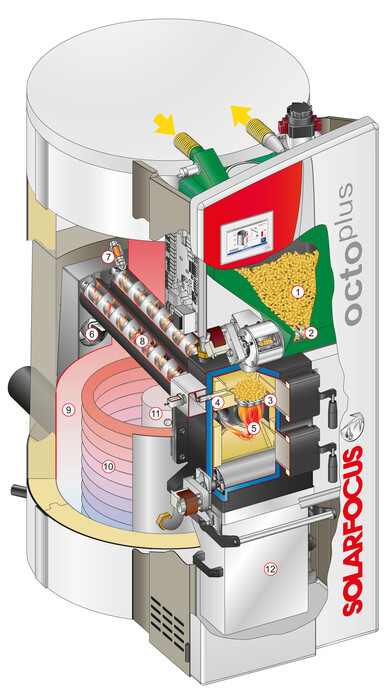

Dibujo seccional octoplus

Una imagen vale más que 1.000 palabras

Representación esquemática del octoplus 15

  1. Depósito intermedio de pellets con turbina de aspiración

  2. Transportador de tornillo con esclusa de rueda circular  mono-eje

  3. Plato del quemador

  4. Encendido automático

  5. Combustión invertida / Tecnología de gasificación de pellets

  6. Ventilador de tiro

  7. Sonda Lambda

  8. Limpieza de los cambiadores de calor

  9. Caja de ceniza

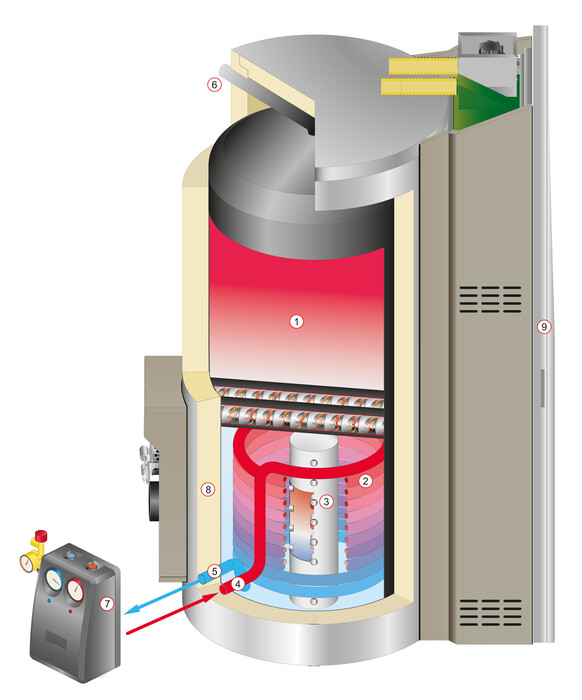

  1. Acumulador de 550 / 800 litros

  2. Registro de tubo liso solar

  3. Tubo de llenado de los estratos (flujo de retorno de calefacción)

  4. Avance solar

  5. Retorno solar

  6. Avance de la calefacción / Módulo de ACS

  7. Grupo de bombas solar

  8. Aislamiento del acumulador inercia

  9. Puerta multifunción

El corazón de su nueva calefacción

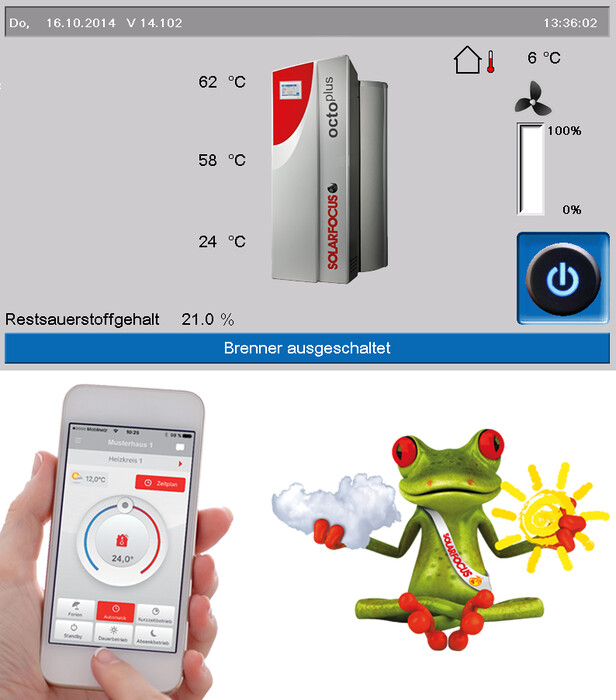

La centralita inteligente ecomanager-touch

Para satisfacer su confort diario, la regulación cobra un significado especial. Es usted quien decide cuándo y cómo debe calentarse. Las temperaturas exteriores variables se tienen tan en cuenta como sus hábitos personales en casa. Si la octoplus se utiliza en combinación con una instalación solar, el quemador únicamente se pone en marcha cuando la instalación solar no puede proporcionar toda la energía térmica necesaria. Se evita todo encendido innecesario del quemador.

ecomanager-touch

  • Pantalla táctil a color VGA de 7"
  • Garantiza un manejo intuitivo
  • Potente microprocesador
  • USB e interfaz Ethernet
  • Modo standby de ahorro energético, solo 4 W
  • Registro de valores reales en memoria USB
  • Consulta remota a través de interfaz Ethernet. Manejo remoto a través de smartphone, PC y tablet
  • Mensajes informativos a través de correo electrónico u, opcionalmente, por SMS en su teléfono móvil
  • Control com MySOLARFOCUS App

Regulación de circuito de calefacción y carga del acumulador de inercia

  •  circuito de calefacción adaptado a las condiciones atmosféricas (estándar)
  • Ampliable hasta a 8 circuitos de calefacción con módulos
  • Curva de calentamiento de 3 puntos y tiempos de calentamiento ajustables individualmente
  • 1 circuito de carga del acumulador de inercia (estándar)
  • Ampliable hasta a 4 acumuladores de inercia con módulos

Calentamiento de agua de servicio y de agua sanitaria

  • 1 circuito de carga del acumulador de ACS (estándar)
  • Ampliable hasta a 4 acumuladores de ACS con módulos
  • Regulación de hasta 4 estaciones de agua fresca a través de módulos (opcional)
  • Con o sin bomba de recirculación

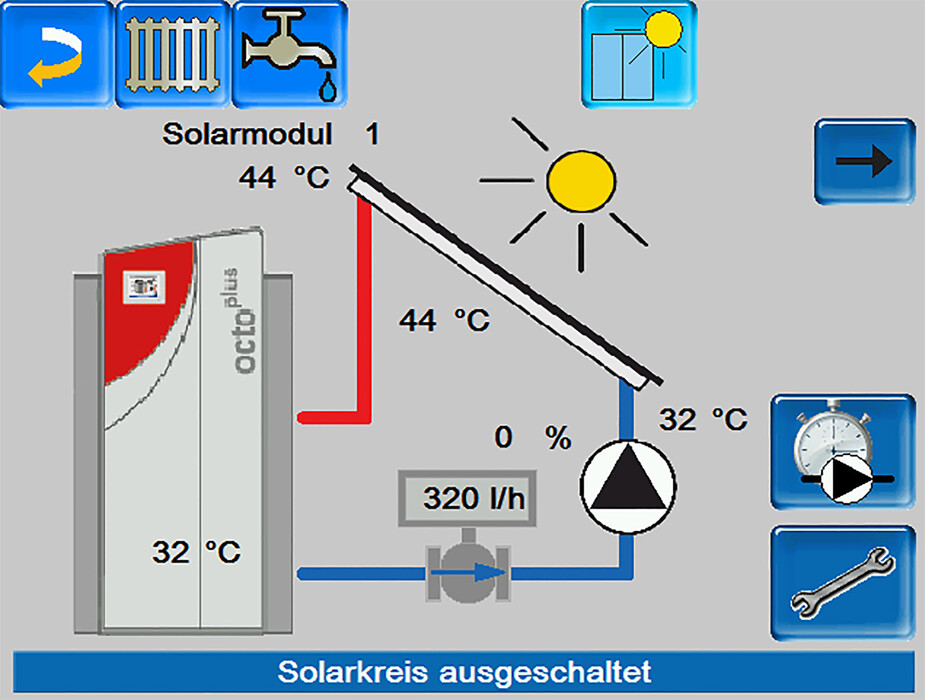

Regulación de la instalación solar

  • Aprovechamiento perfecto de la energía solar mediante regulación conjunta. La caldera solo se conecta si se obtiene poca energía del sol.
  • Regulación de hasta 2 circuitos triples.

Módulo de manejo remoto táctil touch

  • Lleve la octoplus hasta el salón por medio del módulo de manejo remoto!
  • Pantalla táctil a color VGA de 7", sobre revoque/empotrada
  • Comunicación a través de Ethernet con el control de la caldera ecomanager-touch
  • Acceso a los valores reales y nominales de la instalación

El sistema de almacenamiento y de transporte adecuado

La solución individual para su sala de calefacción

La potente turbina de aspiración montada en la caldera transporta los pellets desde la sonda de aspiración o el tornillo sinfín al depósito de pellets integrado. La esclusa de rueda celular y monoeje patentada se encarga de la dosificación adecuada del material combustible y evita al 100% el retroceso de la llama. Su instalador SOLARFOCUS le asesorará gustosamente in situ sobre el sistema de almacenamiento y de transporte adecuado para usted.

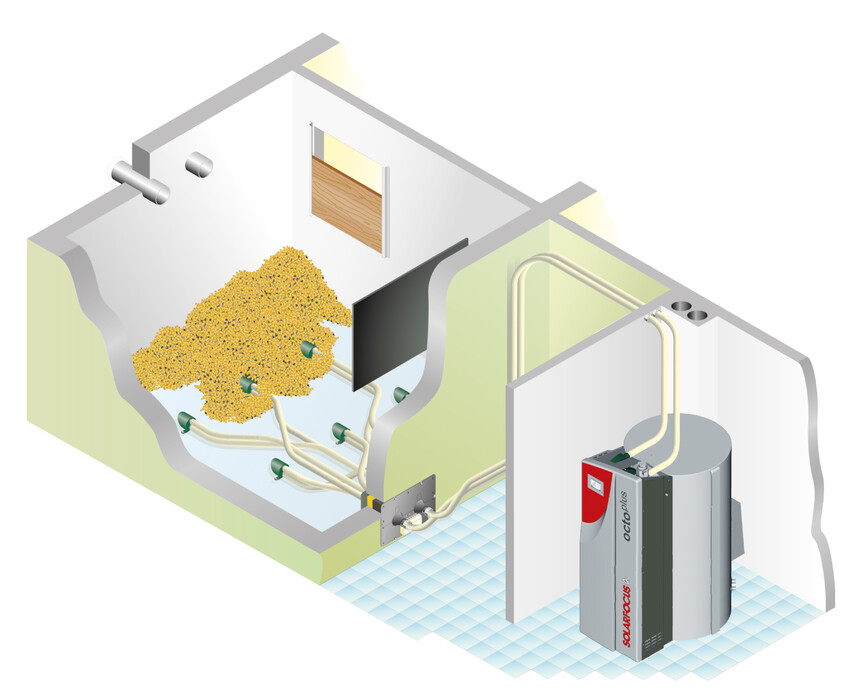

Sistema de aspiración con sondas de aspiración

  • Aprovechamiento óptimo del espacio mediante la eliminación del suelo inclinado
  • Apto también para depósitos anchos y angulosos
  • Trabajo de montaje reducido
  • Unidad de conmutación automática de sondas de aspiración con hasta 6 sondas de aspiración
  • Unidad de conmutación manual de sondas de aspiración con hasta 4 sondas de aspiración
  • Longitud máx. de transporte (sonda de aspiración - caldera) = 30 m
  • Altura máx. de aspiración (sonda de aspiración - caldera) = 3,5 m

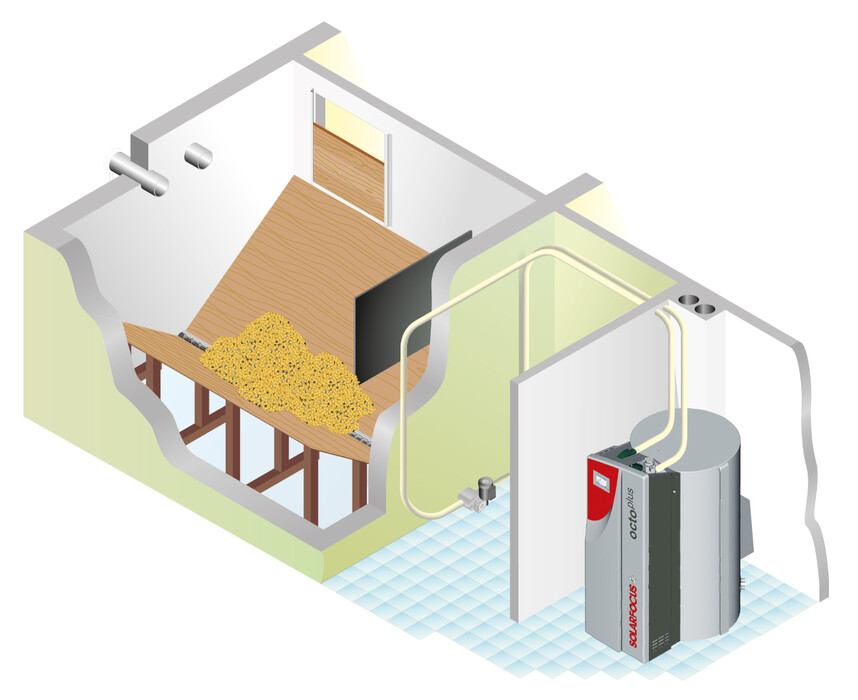

Sistema de aspiración con transportador de tornillo sin fín

  • Apto para depósitos grandes y alargados
  • Vaciado completo del depósito, económico
  • Longitudes de tornillo sinfín de 2 a 6 m
  • Longitud máx. de transporte (tornillo sinfín - caldera) = 35 m
  • Altura máx. de aspiración (tornillo sinfín - caldera) = 5 m

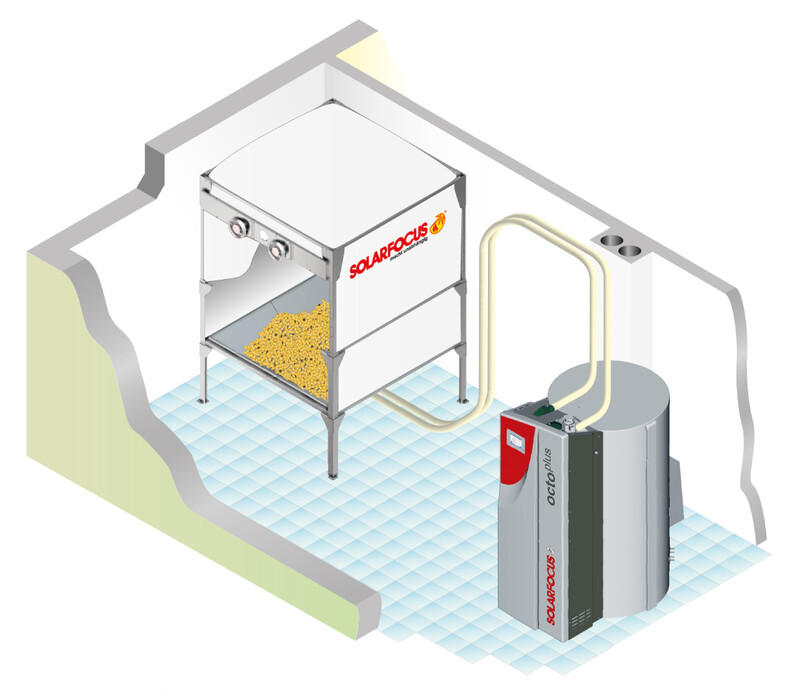

Silo para pellets con sistema de aspiración

  • Sin trabajo constructivo
  • Extracción desde el recipiente para pellets con tornillo sinfín o con sonda de aspiración
  • Con tornillo sinfín: Longitud máx. de transporte = 35 m, Altura máx. de transporte = 5 m
  • Con sonda de aspiración: Longitud máx. de transporte = 20 m, Altura máx. de transporte = 2,5 m

folleto octoplus

Download pdf
