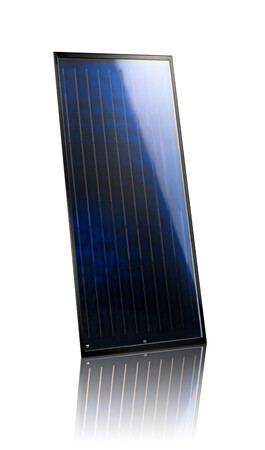

Collecteur plat Sunnyline

Une utilisation universelle:

  • ​​​​​​Production d’eau chaude
  • Chauffage d’appoint
  • Chauffage de piscines

Composé exclusivement de matériaux de haute qualité – résistant à la corrosion et à l’oxydation

PAS DE JOINTS EN CAOUTCHOUC, PAS DE MATIÈRE PLASTIQUE, PAS DE BOIS

Disponible en formats vertical ou transversal

  • Format : 2.400 x 1.155 x 65 mm

  • Surface d'ouverture 2,5 m²



Technique et Utilisation

Pas de plastique - Pas de bois - Pas de joints en caoutchouc

Pourquoi faut-il attacher de l'importance à la conception du capteur ? parce que les facteurs environnementaux, tels que le vent, la pluie, la saleté, les rayons UV, les charges de neige et les fortes variations de température influent des décennies durant sur le capteur.

Carter du capteur - la base

  • Le carter en aluminium soudé hermétiquement constitue la base du capteur.

  • La conception haute qualité garantit une parfaite protection des composants internes du capteur pendant plusieurs décennies.

Absorbeur de capteur Sunnyline

  • Doté d’un revêtement hautement sélectif sur toute la surface, l’absorbeur (blue-line) séduit par un degré d’absorption solaire d’env. 95 % et par un taux d’émission thermique d’env. 5 %.

  • L’unité d’absorption flottante (la plaque d’absorbeur blue-line et le tuyau en cuivre pour fluide caloporteur sont soudés par ultrasons) assure un rendement énergétique optimal.
    Esthétique parfaite.



Verre sécurit solaire

  • Verre sécurit solaire 3,2mm à faible teneur en fer et à structure prismatique.

  • Haute transmission de la lumière.

  • Résistant aux chocs et à la grêle.

Tasseau de verre en aluminium anodisé

  • Profilé spécial en aluminium anodisé
  • La protection des arêtes du verre est assurée non pas par un joint d’étanchéité en caoutchouc mais par un profilé en aluminium à l’épreuve des intempéries et anti-UV
  • Garantit l’assemblage durable du verre et du carter

Raccord avec joint plat

  • Filetage extérieur 1/2” avec joint.

  • Les joints situés sur les parois intérieure et extérieure du carter SUNeco sont vissés de manière coplanaire à l’aide d’écrous en laiton. Ils assurent un parfait hermétisme pour une parfaite protection contre les intempéries.

  • Aucun joint d’étanchéité en caoutchouc ni en plastique (car ces types de joint ne résistent pas aux intempéries). Raccordement simple des capteurs.

Isolation de la paroi arrière

  • 50 mm de laine de roche à faible teneur en agents liants.

  • Grâce à la faible teneur en agents liants dans la laine de roche, l’isolant ne dégage pratiquement pas de gaz.

Ventilation de panneaux solaire

  • Ventialtion automatique par bague fendue

  • Ce dispositif permet de ventiler aisément les capteurs solaires montés en séri!

Représentation schématique du capteure sunnyline



  1. Le carter du capteur

  2. L'absorbeur

  3. Le verre sécurit solaire

  4. Le joint spécial

  5. La parclause

  6. Les raccords

  7. Isolation de la paroi arrière

  8. Aération spéciale par TOX-écart

Fixation pour pose intégrée - intégration esthétique

  • Champs de capteurs sur une ou plusieurs rangées

  • Montage standard ou horizontal

Fixation sur le toit en parallèle 0°

  • Différents types de fixation pour pratiquement toutes les toitures

Fixation sur le toit en position relevée

  • inclinations possibles de 20°, 45° ou 70°

Fixation sur la facade

  • Inclinaisons de 45° ou 70° possibles

  • Montage mural 90° sur demande

Installation au sol

  • En cas de manque de place sur le toit ou d'orientation insuffisante

  • Inclinaisons de  45° ou 70° possibles

  • pour des fondations bétonnées existantes chez le client

Fixation sur toiture plane avec bac de gravier

  • Pour la fixation à un bac en aluminium  rempli de gravier

  • En cas de manque de place sur le toit  ou d'orientation insuffisante

  • Inclinaisons de 45° ou 70° possibles

Fixation sur toiture plane avec socle en béton

  • Inclinaisons de 45° ou 70° possibles
