Módulo de ACS producción instantanea FWMautark

No se requiere energía eléctrica

El FWMautark es el producto estrella en el ámbito de la técnica de agua fresca. En comparación con los módulos de agua fresca tradicionales, el FWMautark apenas necesita corriente eléctrica para su funcionamiento, tanto para dirigir el flujo volumétrico del acumulador de agua hasta el intercambiador de calor de placas, como para el control de la instalación.

La producción del agua caliente funciona únicamente por la presión del conducto, con ayuda de una turbina de agua fría, que se acopla directamente a la bomba. De este modo, se asegura una temperatura estable del agua caliente, incluso al sacar diferentes cantidades de agua y a diferentes temperaturas del acumulador.

Así podrá disponer siempre de agua potable recién calentada, higiénica y en perfectas condiciones. El aprovisionamiento de grandes cantidades de agua es cosa del pasado.



  • Módulo de agua fresca con turbina de agua fría y bomba embridada directamente
  • No son necesarios ni bomba ni control eléctricos
  • Acoplamiento magnético resistente al desgaste y características de rozamiento optimizadas
  • Potencia de llenado de hasta 28 l/min, independientemente de la presión del rendimiento
Módulo ACS FWM autark

Simplemente genial - genial simplemente

En el momento en el que se abre el agua caliente, empieza a girar la rueda de la turbina instalada en las cañerías de agua fría. La rueda de la turbina está unida directamente a un acoplamiento magnético con la rueda de la bomba y activa el flujo volumétrico desde el acumulador, hasta el intercambiador de calor. Cuanto más se abra el agua caliente, más rápido girará la rueda de la turbina. De esta manera, mediante diferentes cantidades de salida de agua y temperaturas del acumulador, se puede garantizar una temperatura estable del agua caliente, sin necesidad de un control eléctrico. La temperatura deseada del agua caliente se ajusta por medio de una válvula mezcladora termostática.

Mediante los ajustes del flujo volumétrico del acumulador y de la gran resistencia al calor del intercambiador de calor de placas de acero inoxidable, las temperaturas de retorno al acumulador son muy bajas. Esto hace que las condiciones de funcionamiento en instalaciones solares, bombas de calor o calderas de condensación sean ideales. Garantizamos un rendimiento óptimo.

Principios de funcionamiento

Lado del agua potable (imagen izquierda):
El agua fría potable se calienta gracias al principio de contracorriente, mediante la rueda de la turbina (2) y el intercambiador de calor (1).

Lado del acumulador​ (imagen derecha):
El agua caliente se transporta a través de la bomba (2) hasta la válvula mezcladora (3). El agua premezclada fluye a través del intercambiador de calor (1) y calienta el agua
potable mediante el principio de contracorriente.



Comodidad Plus+

Para mayor comodidad, también se puede instalar el módulo de agua fresca con una lanza de circulación para la integración del acumulador intermedio. La circulación opcional se encarga de proporcionar agua caliente en poco tiempo, también en largas cañerías y puede adaptarse a las necesidades de cada cliente.





  1. Intercambiador de calor de placas de acero inoxidable
  2. Turbina de agua fría y bomba de calor embridada
  3. Válvula mezcladora para el ajuste de la temperatura del agua caliente
  4. Válvula antirretorno hidráulica regulada
  5. Recorrido del acumulador intermedio 1“re
  6. Retorno del acumulador intermedio 1“re
  7. Entrada de agua fría 1“re
  8. Salida de agua caliente 1“re
  9. Válvula de purga
  10. Circulación de la válvula de purga y de drenaje

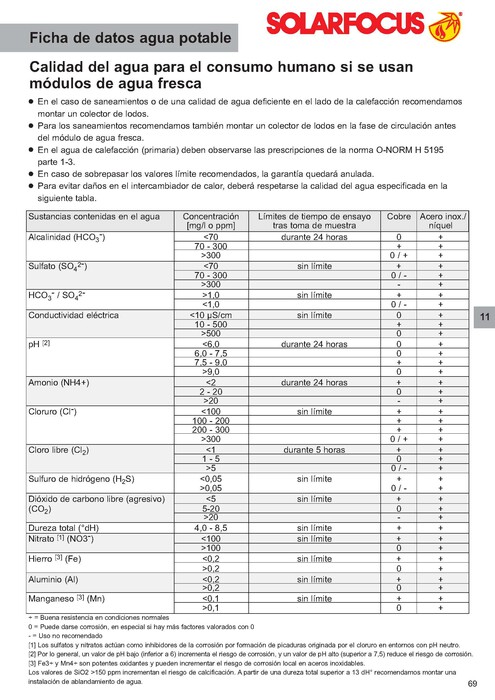

Ficha de datos de calidad del agua

si se usan módulos de agua fresca

Descarga aquí

Folleto Módulos de ACS



Download pdf
